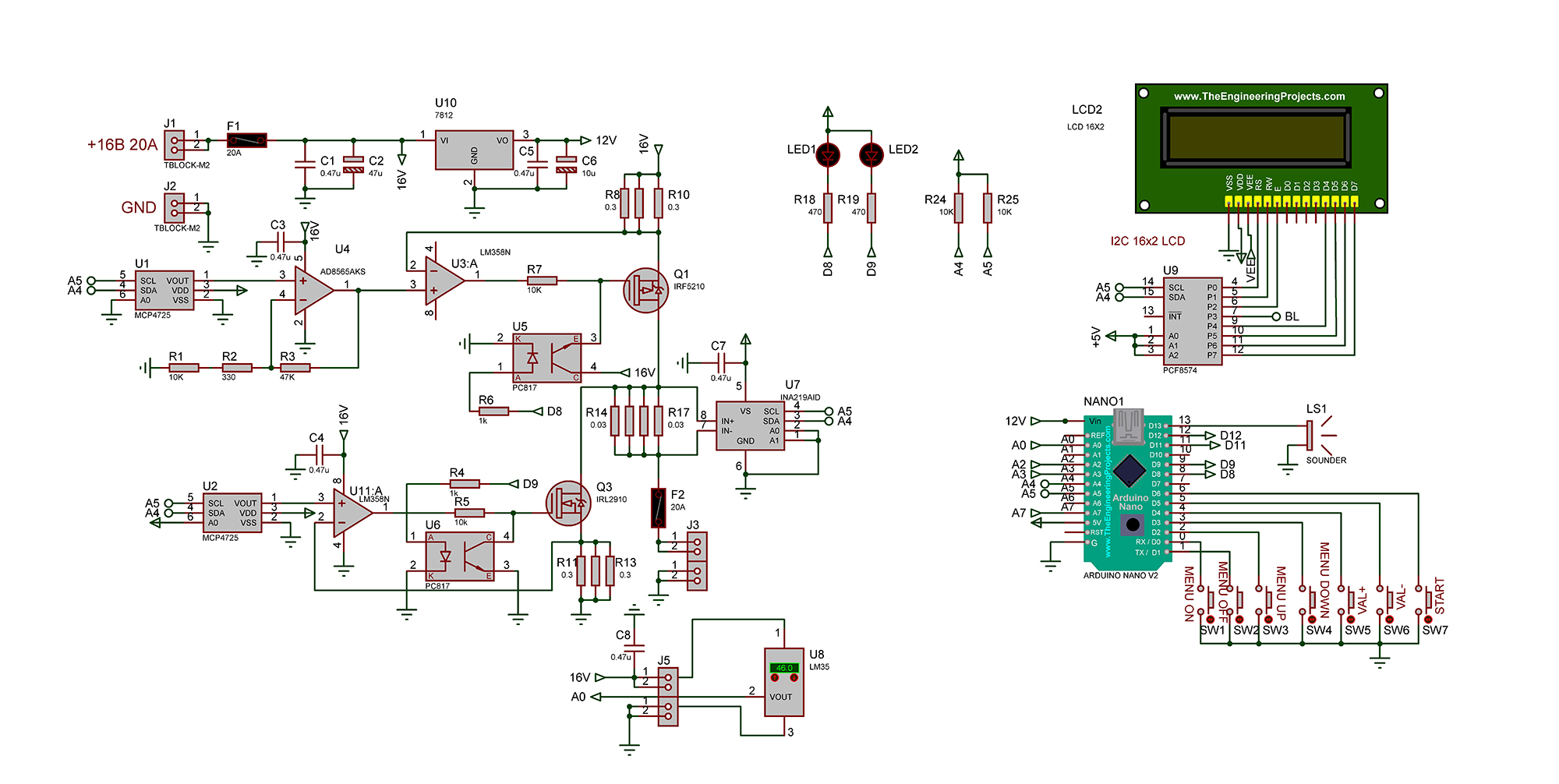

Асимметричный заряд (или реверсивный метод) — это процесс восстановления аккумулятора, при котором зарядные импульсы чередуются с короткими разрядными. Соотношение токов (обычно 10:1, например 5 А заряд и 0.5 А разряд) разрушает кристаллы сульфата свинца и очищает пластины, увеличивая пусковую емкость батареи.Этот метод часто применяется для старых или засульфатированных свинцово-кислотных аккумуляторов (АКБ) для продления их срока службы.В цикле устройство подает энергию для заряда АКБ, после чего следует короткий импульс разряда. Такой метод помогает «оживить» старые батареи, которые плохо держат заряд и препятствует преждевременному старению пластин. Схема такого устройства приведена ниже.

Устройство позволяет оперативно устанавливать ток заряда и ток разряда от 1 до 10А, время заряда и время разряда от 1 до 10сек, максимально допустимую температуру нагрева аккумулятора, максимальное напряжение заряда аккумулятора.

Зарядка аккумулятора проводится с помощью источника стабильного тока выполненного на операционном усилителе U3A и полевом P-FET транзисторе Q1. Ток заряда устанавливается с помощью ЦАП U1 и операционного усилителя U4. Разряд осуществляется с помощью токовой нагрузки на операционном усилителе  U11 и полевом N-FET транзисторе Q3. Ток разряда устанавливается с помощью ЦАП U2. Ток заряда и разряда и текущее напряжение аккумулятора измеряется с помощью АЦП INA219. Источник тока для заряда  и нагрузка для разряда переключаются с помощью оптронов U5,U6. Температура аккумулятора контролируется с помощью температурного датчика U8 типа LM35.

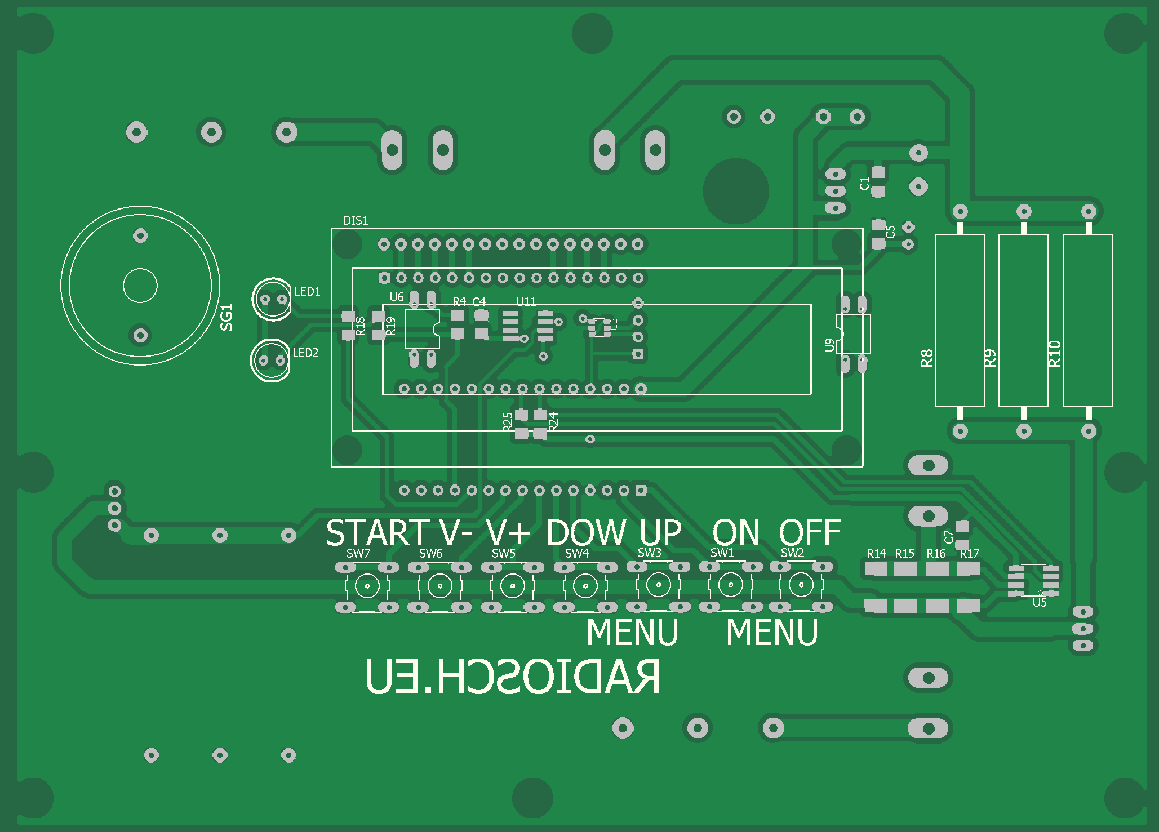

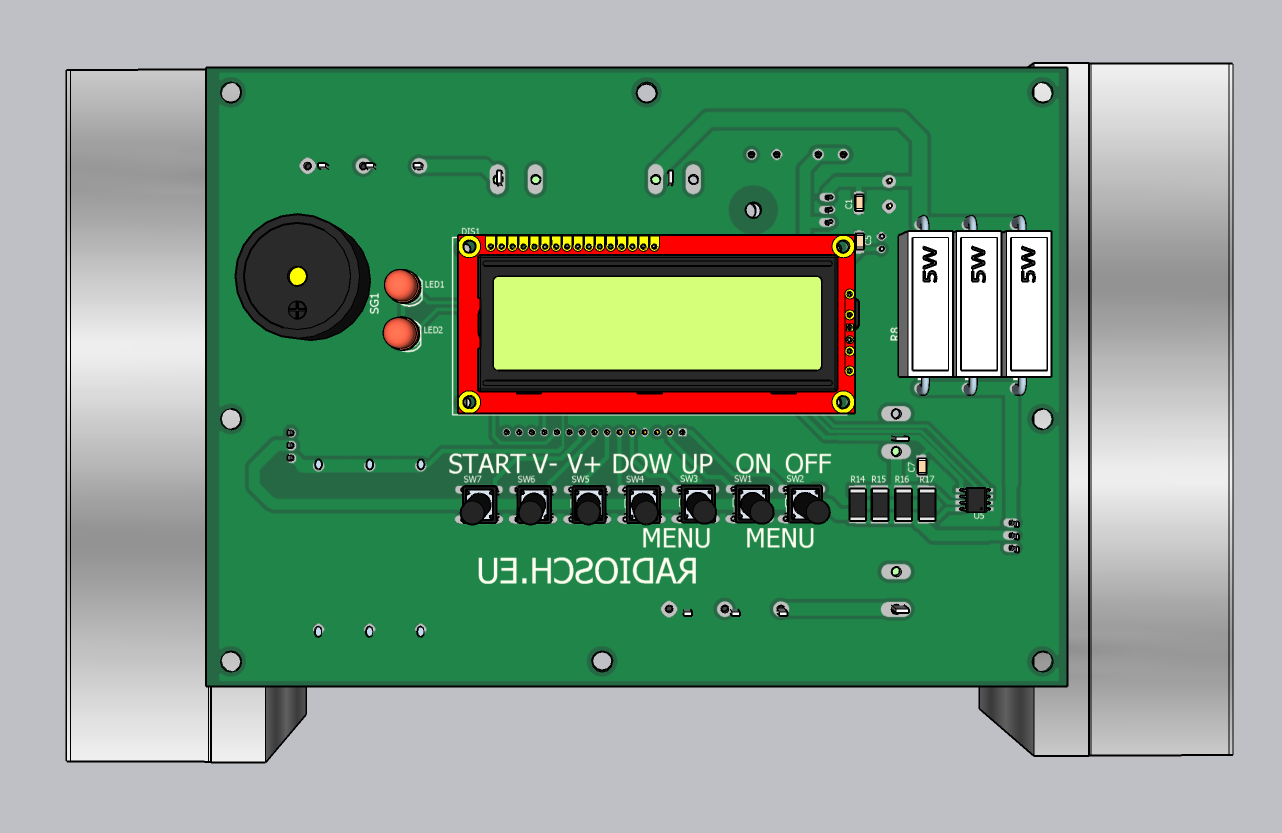

Процесс управляется с помощью Ардуино Нано. Для входа в меню нажать SW1. Пункты меню переключаются кнопками SW3,SW4. Значения пунктов меню устанавливаются кнопками SW5,SW6. Для выхода из меню - кнопка SW2. Процесс заряда-разряда запускается кнопкой SW7. Информация отображается на 2-х строчном 16-ти символьном LCD дисплее, подключенном к Ардуино по I2C. Кроме того, для индикации состояния заряда - разряда применены светодиоды LED1,LED2. Cкетч для Ардуино выполнен в программе FLPROG 8.2.

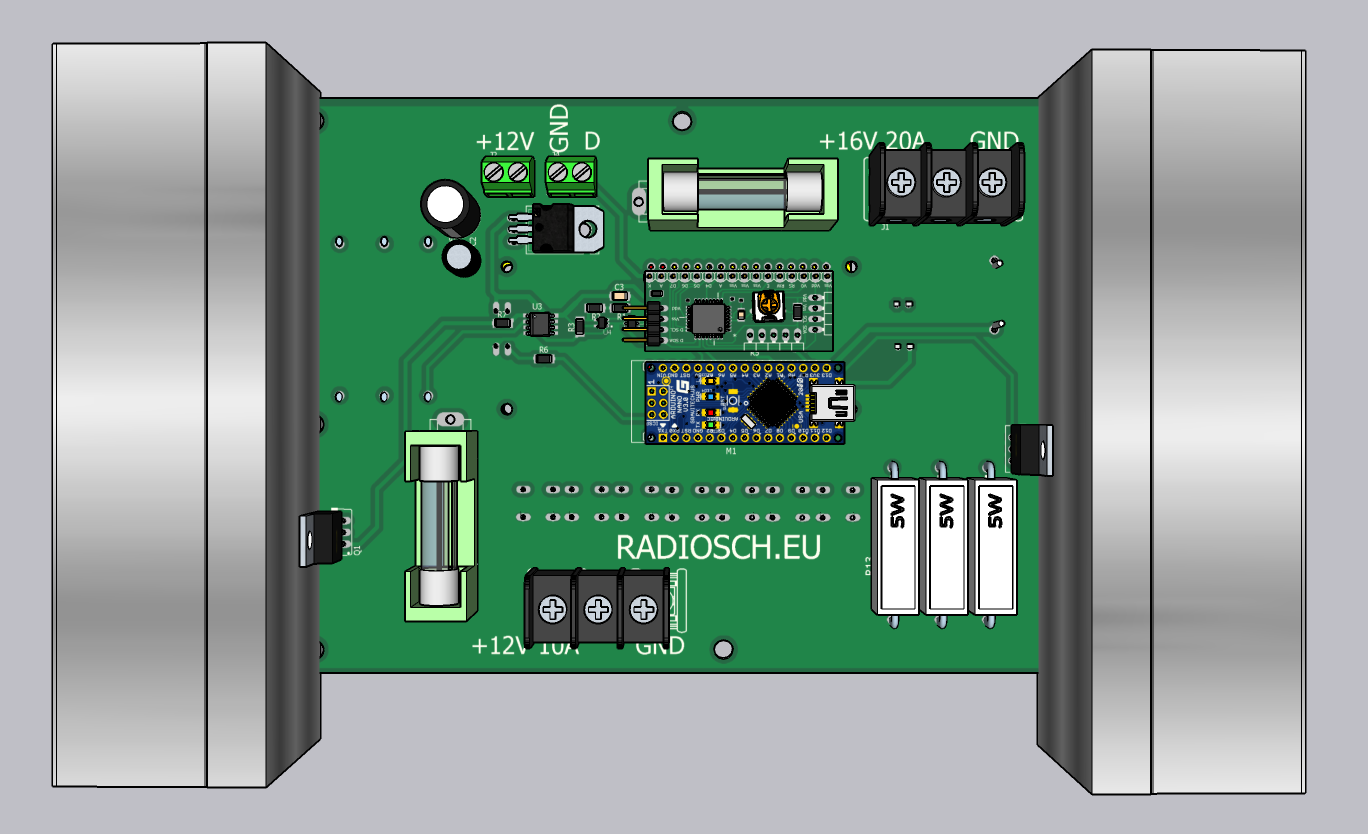

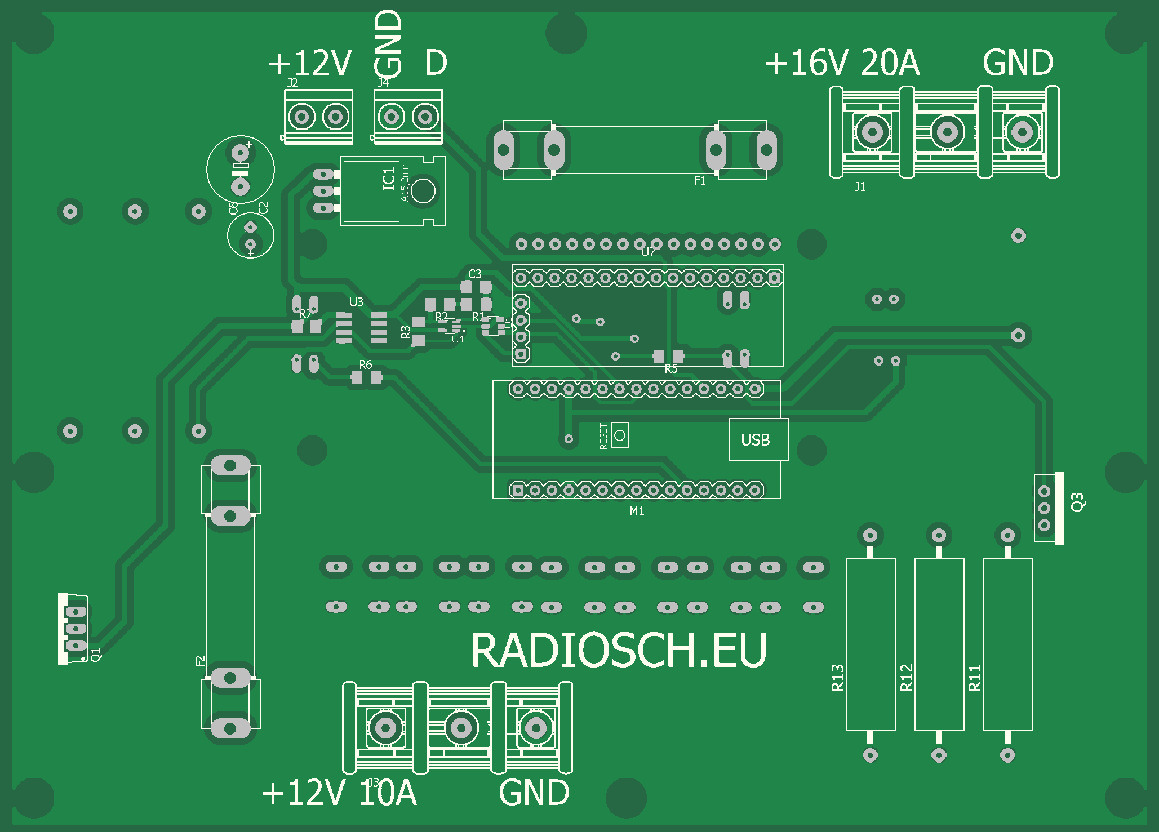

При достижении напряжения или температуры аккумулятора максимального значения, установленного в меню, процесс заряда - разряда  прекращается и включается зуммер LS1. Питание 16В 20А подключается к разъёму J1. Заряжаемый аккумулятор подключается к разъёму J3. Подробнее на видео.
