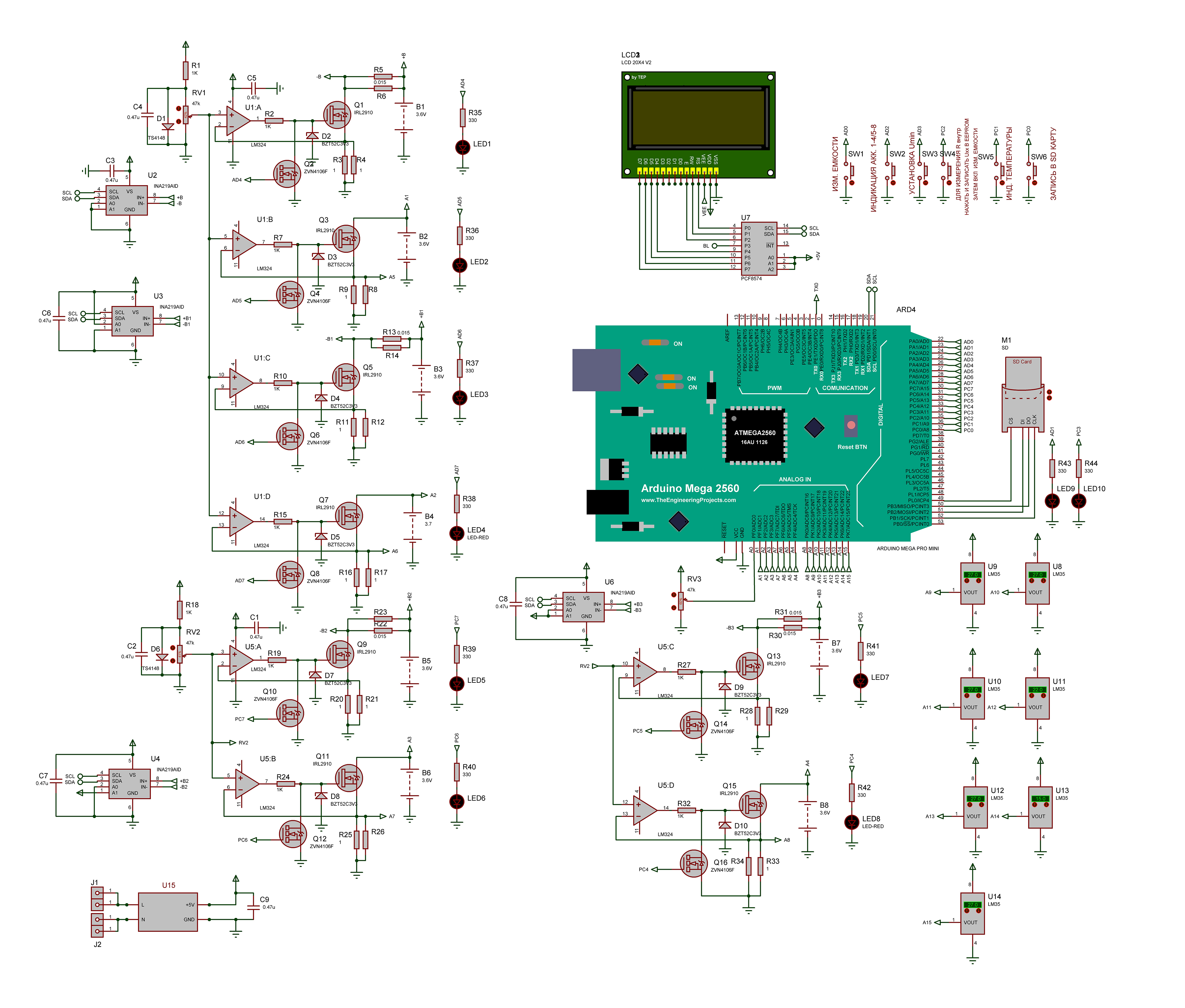

Устройство позволяет измерять емкости и внутренние сопротивления одновременно 8-ми Li-Ion аккумуляторов 18650. В процессе измерения ёмкости через каждые 10 минут значения текущей емкости, напряжения, тока разряда и текущая температура аккумулятора записываются в SD карту. Схема устройства приведена ниже.
Схема состоит из 8-ми электронных нагрузок, выполненных на операционных усилителях U1, U5, транзисторах Q1 - Q16. Транзисторы Q2,Q4,Q6,Q8,Q10, Q12,Q14,Q16 отключают нагрузки при окончании разряда аккумуляторов. Сердцем устройства является Ардуино Мега Про. Индикация выполнена на 4-х строчном 20-ти символьном LCD дисплее, подключенном к Ардуино по I2C. Измерения напряжений и токов разряда аккумуляторов В1,В3,В5,В7 производится с помощью датчиков U2,U3,U4,U6 подключенных к Ардуино по I2C. Для измерения напряжений аккумуляторов В2,В4,В6,В8 их выходы подключаются к аналоговым входам А1,А2,А3,А4 Ардуино. Токи разряда этих аккумуляторов измеряются путём измерения падений напряжений на резисторах R9 R8, R16 R17, R25 R26 и R34 R33, подключенных к аналоговым входам Ардуино А5,А6,А7,А8 соответственно.Подстроечным резистором RV1 устанавливается ток разряда аккумуляторов В1 - В4, подстроечным резистором RV2 устанавливается ток разряда В5 - В8. Подстроечным резистором RV3 устанавливается минимальное напряжение аккумулятора, при достижении которого процесс разряда и измерения емкости прекращаются. Температуры аккумуляторов измеряются температурными датчиками U8 - U14 типа LM35. Питание от AC DC конвертора 5В 1А.
Для включения режима измерения ёмкости нажать кнопку SW1. При этом включается мигающий светодиод LED9 и выключаются светодиоды LED1 - LED8.

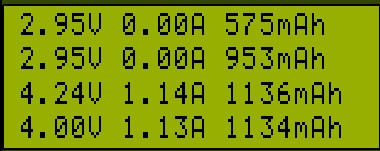

На рис. слева 1-й столбец - напряжения аккуммуляторов В1 -В4, 2-й столбец - токи разряда, 3-й столбец ёмкости аккумуляторов. На рис. справа измерения ёмкостей аккумуляторов В1, В2 завершены. Для просмотра состояния аккумуляторов В4 - В8 нажать кнопку SW2, при этом включится светодиод LED10.

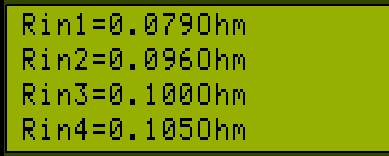

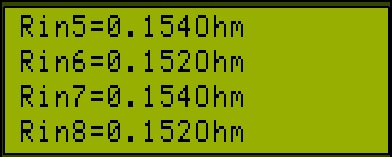

Для измерения внутренних сопротивлений нажать SW4, затем включить режим измерения ёмкости. На рис. слева ниже показаны внутренние сопротивления аккумуляторов В1 - В4, на рис справа - аккумуляторов В5 -В8. Режимы индикации переключаются кнопкой SW2.
Для индикации температуры каждого аккумулятора нажать SW5.

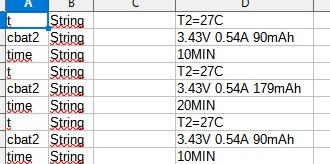

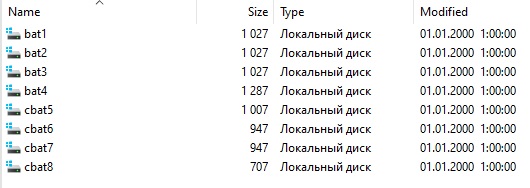

На SD карте для каждого аккумулятора создаётся свой файл, как показано на рис. слева ниже. Каждый файл можно просмотреть в виде таблицы, как показано на рис. справа

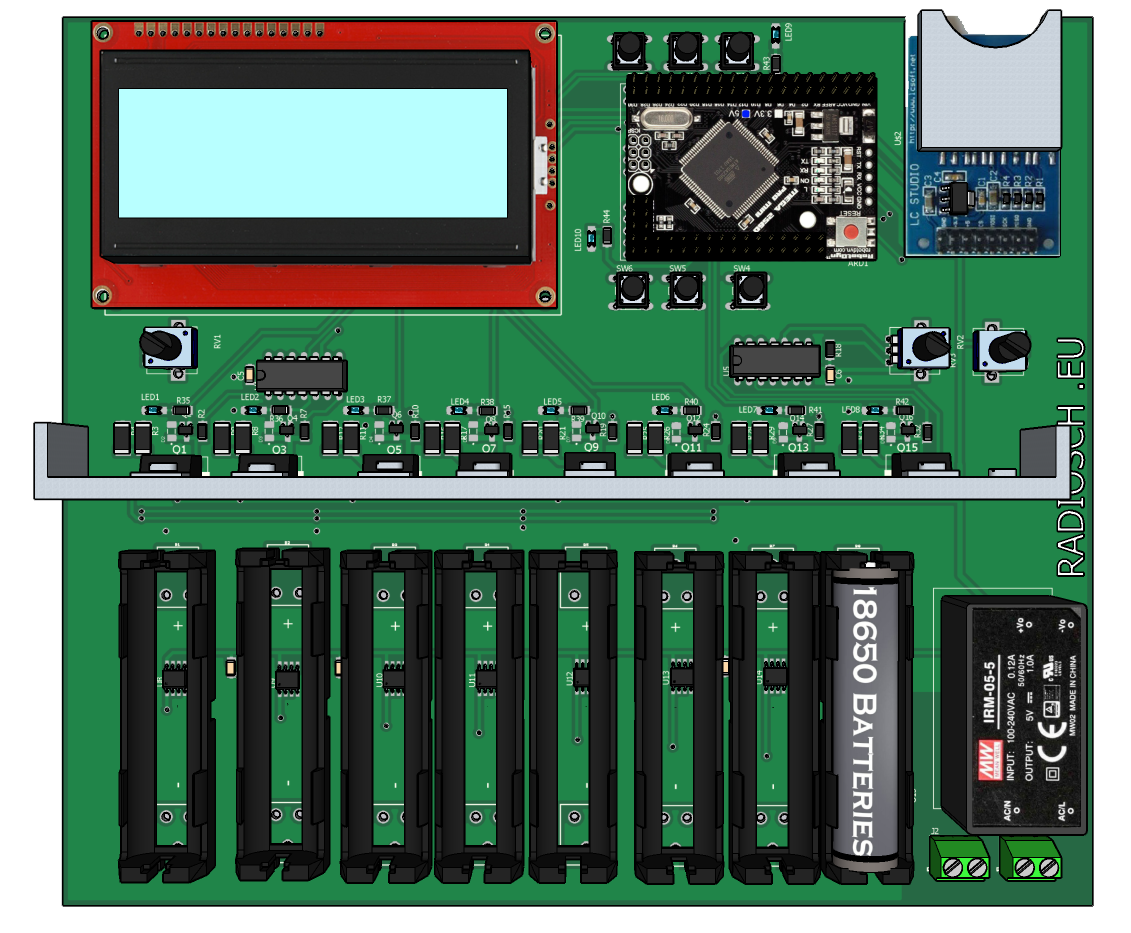

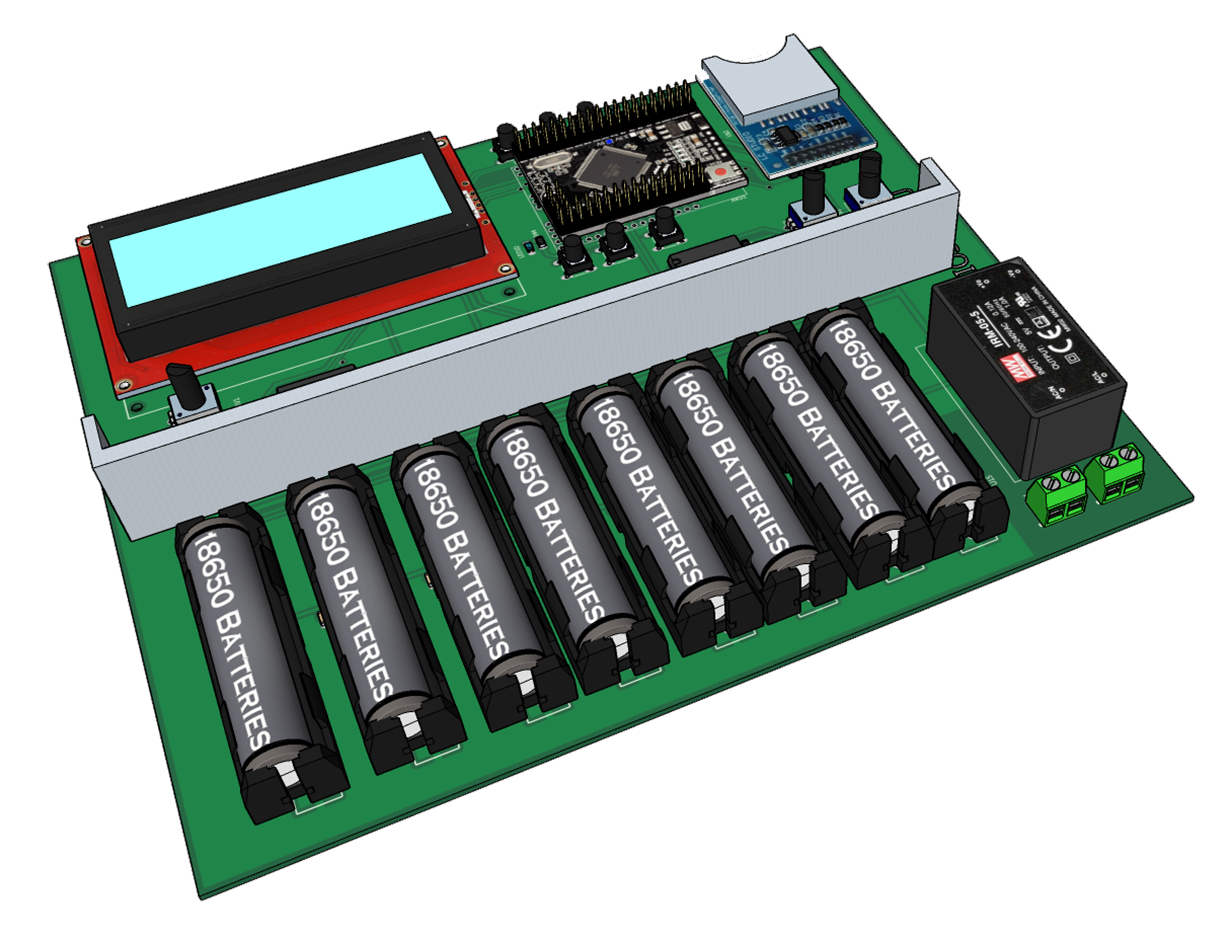

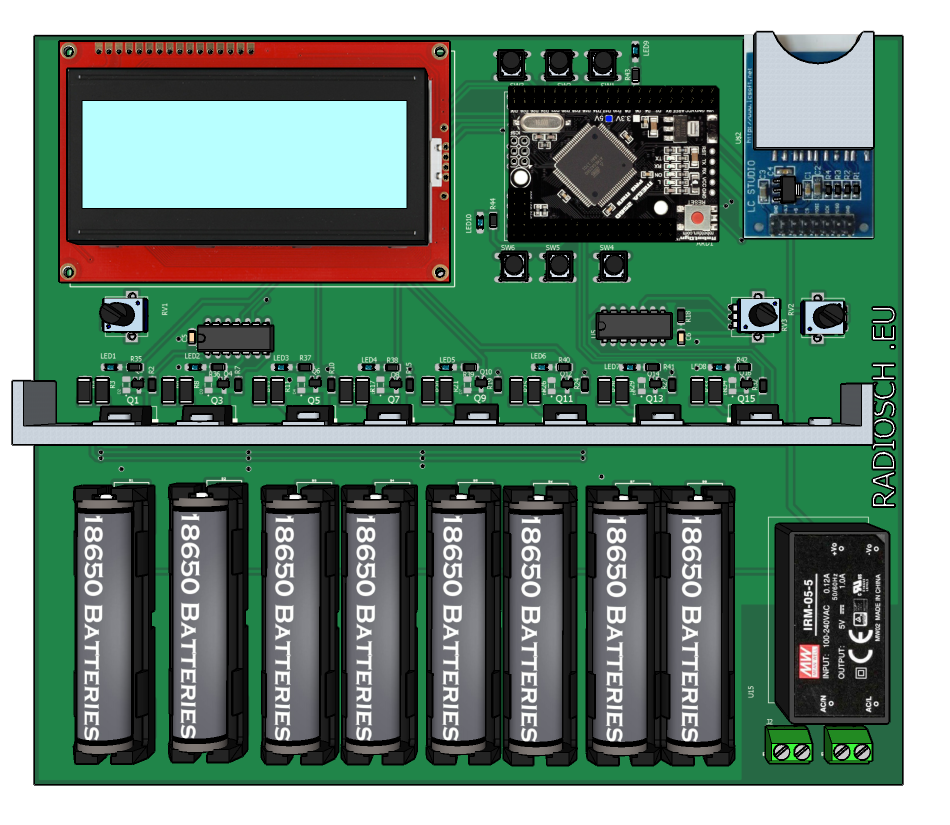

Скетч для Ардуино Мега Про выполнен в FLPROG

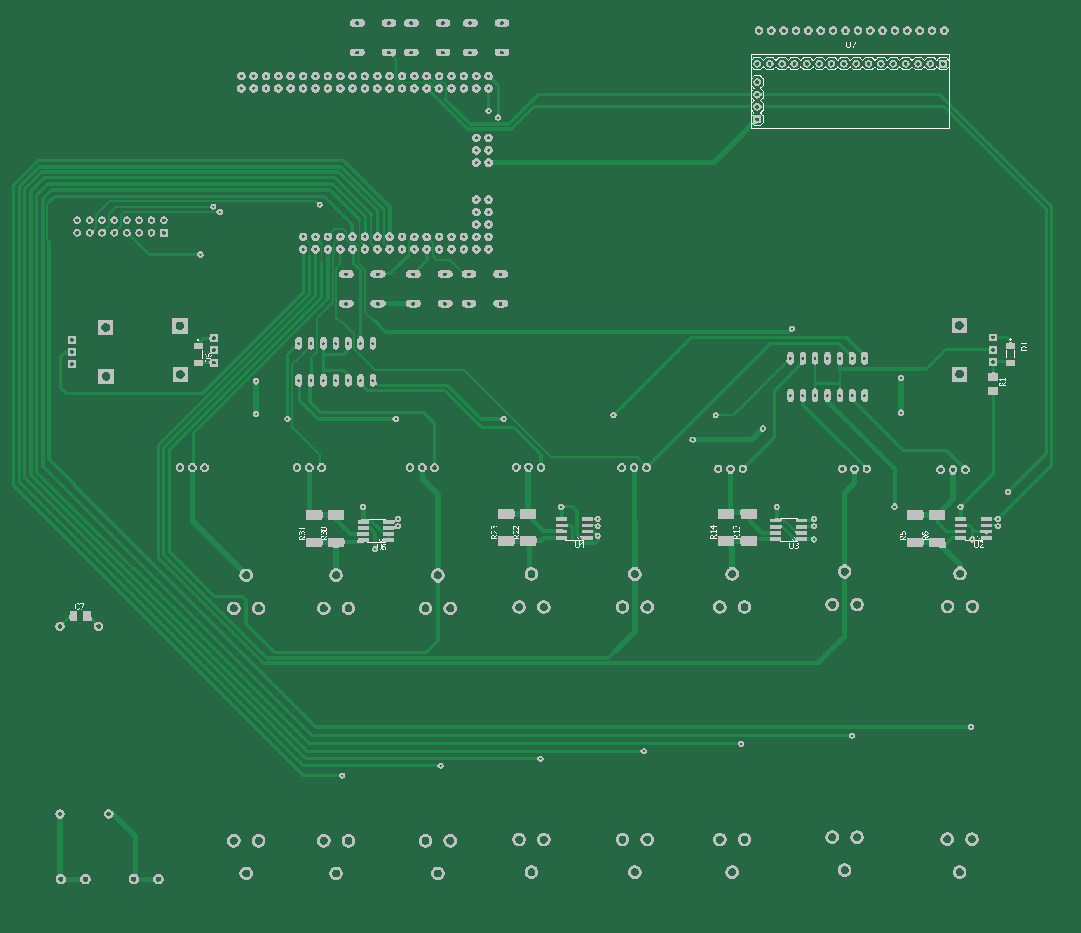

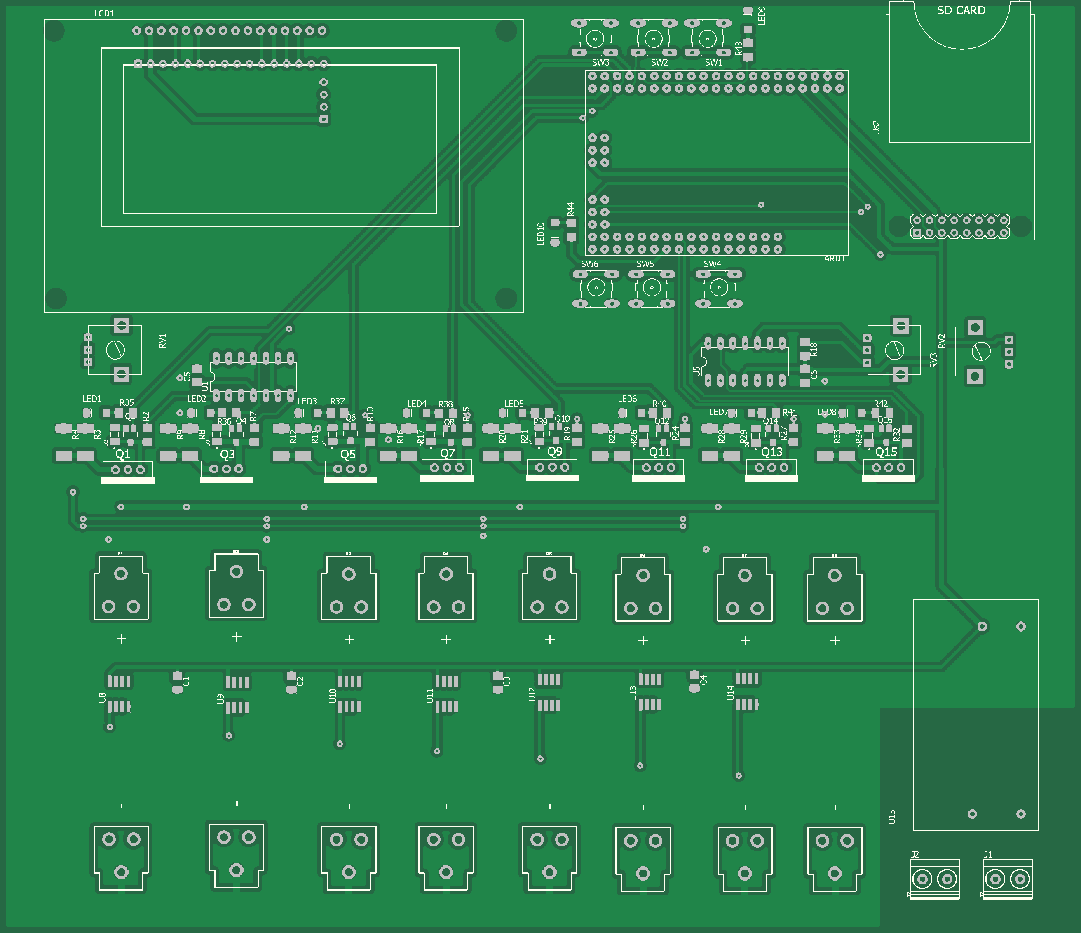

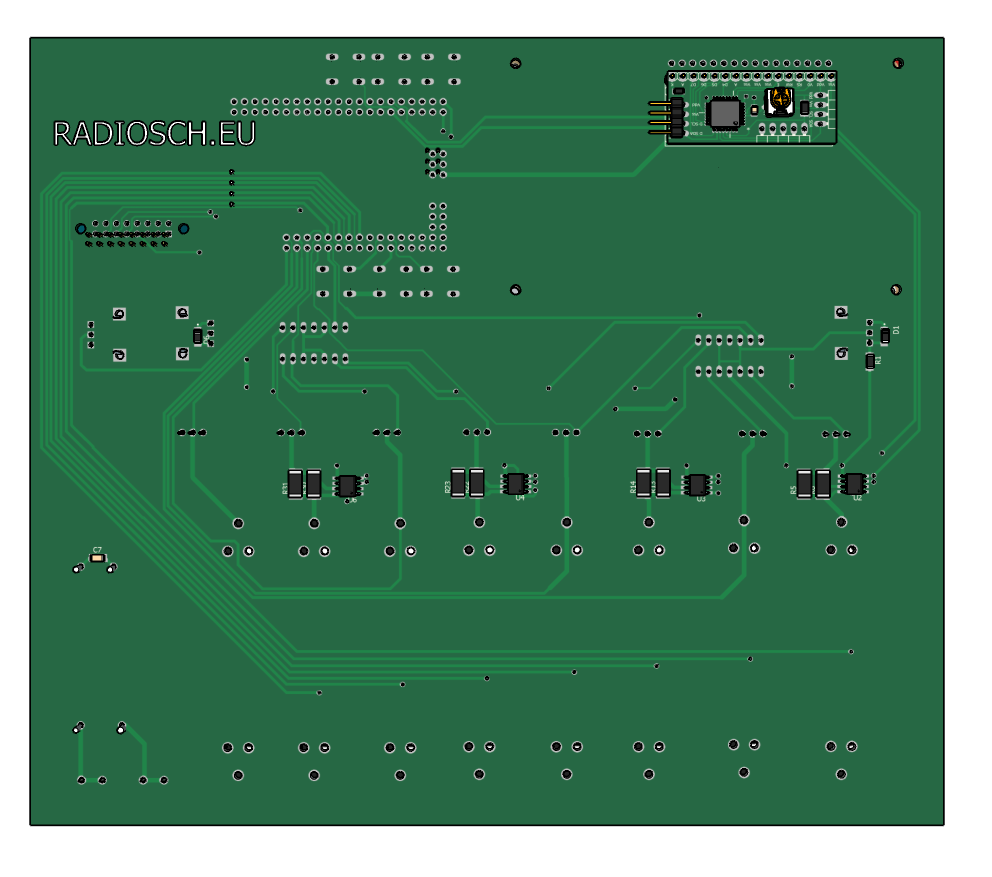

Автор: https://radiosch.euПеречень элементов, проект в FLPROG со скетчем для Ардуино, проект в протеусе, чертеж печатной платы в EagleCAD с герберфайлами для заказа в архиве
