Предназначен для работы в цепях переменного тока 220В 50Гц в диапазоне от 0,5 до 20А. Порог срабатывания предохранителя устанавливается переменным резистором. Индикация  порога  срабатывания осуществляется с помощью семисегментного цифрового модуля.



Ток в нагрузке измеряется с помощью датчика тока U4. C выхода датчика напряжение поступает нп вход усилителя U5, затем на отрицательный вход компаратора U6. На положительный вход компаратора поступает пороговое напряжение с потенциометра RV1. Таким образом если ток в нагрузке превышает предварительно установленное резистором RV1 значение, на выходе компаратора включается лог.0, RS триггер U7 устанавливается в лог.1, на инвертирующем выходе триггера лог.0, транзистор Q1 запирается, реле RL1 выключается и своими контактами отключает нагрузку. После снятия перегрузки работу предохранителя можно восстановить кнопкой SW2.
Устройство собрано на 2- платах и размещено в корпусе DIN шириной 53мм. На плате силовой А1 расположены терминал блоки, силовое реле с током через контакты 30А, датчик тока и AC-DC конвертер 700мА 5В для питания схемы.
На плате А2 собрана схема управления.
Перечень элементов, проект в PROTEUS, схема и чертежи печатных плат в EagleCAD а также герберфайлы для заказа плат в архиве



Написать коментарий
Сторона ВОТ

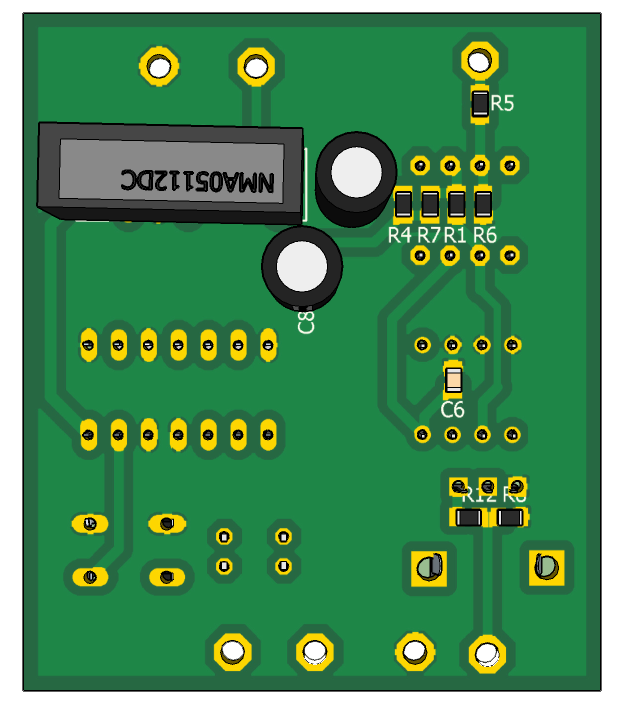

Сторона ВОТ в сборе
Сторона ТОР

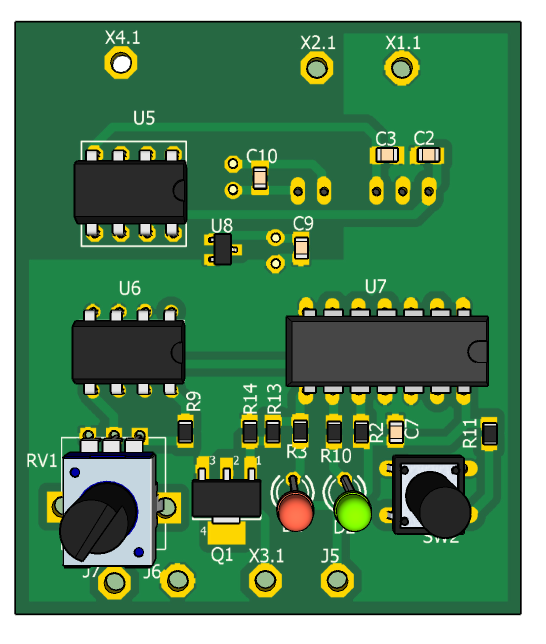

Сторона ТОР в сборе
Плата силовая

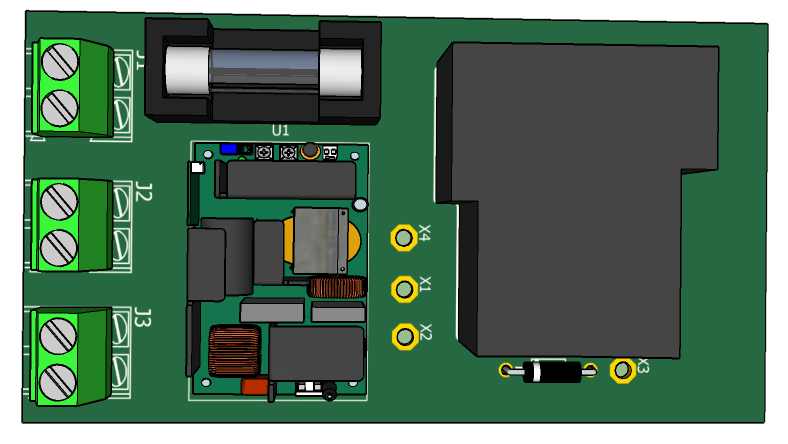

Плата силовая ТОР в сборе

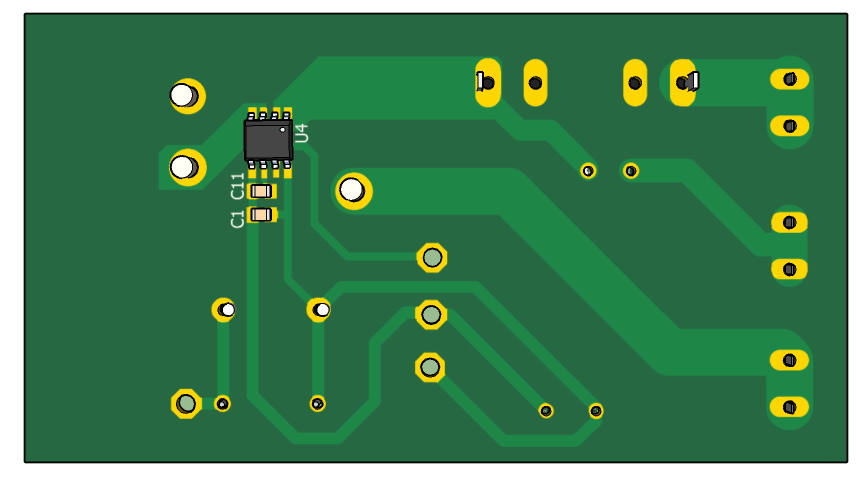

Плата силовая ВОТ
