Для того, чтобы переделать компьютерный блок питания в лабораторный , к нему добавлена схема защиты от превышения предварительно установленного порога тока.
Выходные напряжения блока питания

3,3В -   20А,
5В    -   20А,
+12В -  20А
-12В  -  1А

Схема устройства приведена ниже




Рассмотрим принцип работы устройства на примере выхода +5В. Падение напряжения на параллельно соединенных резисторах R12...R15 прямо пропорционально протекающему через них току. Это напряжение поступает на вход дифференциального операционного усилителя U3. Резисторы R16...R19 расчитаны так, что численное значение напряжения на выходе усилителя равно току в нагрузке на выходе +5В. Таким образом в качестве индикатора тока в нагрузке можно применить модуль цифрового вольтметра с 7-ми сегментным индикатором. Это напряжение поступает на отрицательный вход компаратора U6B. На положительный вход компаратора поступает пороговое напряжение IMAX с потенциометра  RV2. Это же напряжение индицируется как ПОРОГ ТОКА +3,3....+12В модулем цифрового вольтметра. Когда напряжение на отрицательном входе компаратора ниже порогового на положительном, на выходе компаратора лог.1 на инверсном выходе триггера U8B лог.1 полевой транзистор Q1 открыт, вход PSON компьютерного блока питания соединен с общим проводом. При этом выходы бюлока питания +3,2В, +5В, +12В и -12В включены.  Когда напряжение на отрицательном входе компаратора превысит пороговое, на выходе компаратора включается лог.0, триггер переключается в лог.1,
на инверсном выходе лог.0 транзистор Q1 запирается и выходы бюлока питания +3,2В, +5В, +12В и -12В отключаются. Остается включенным только дежурное напряжение +5VSB от которого питается вся схема. Аналогично работает защита по остальным выходам. После устранения перегрузки по току необходимо нажать на кнопку S1 RESET.
Для получения напряжения 20В на выходах операционных усилителей их необходимо питать через двухполярный DCDC конвертер U1 c входным напряжением +5В и выходным напряжением ±24В.
Для переключения 7-ми сегментных индикаторов выходных токов и напряжений служит поворотный переключатель S2.
Светодиоды LED1...LED4 служат для индикации выхода, в котором произошла перегрузка по току.
Перечень элементов, чертежи печатных плат в EagleCAD и герберфайлы для заказа печатной платы, проект в PROTEUS в архиве



Написать коментарий

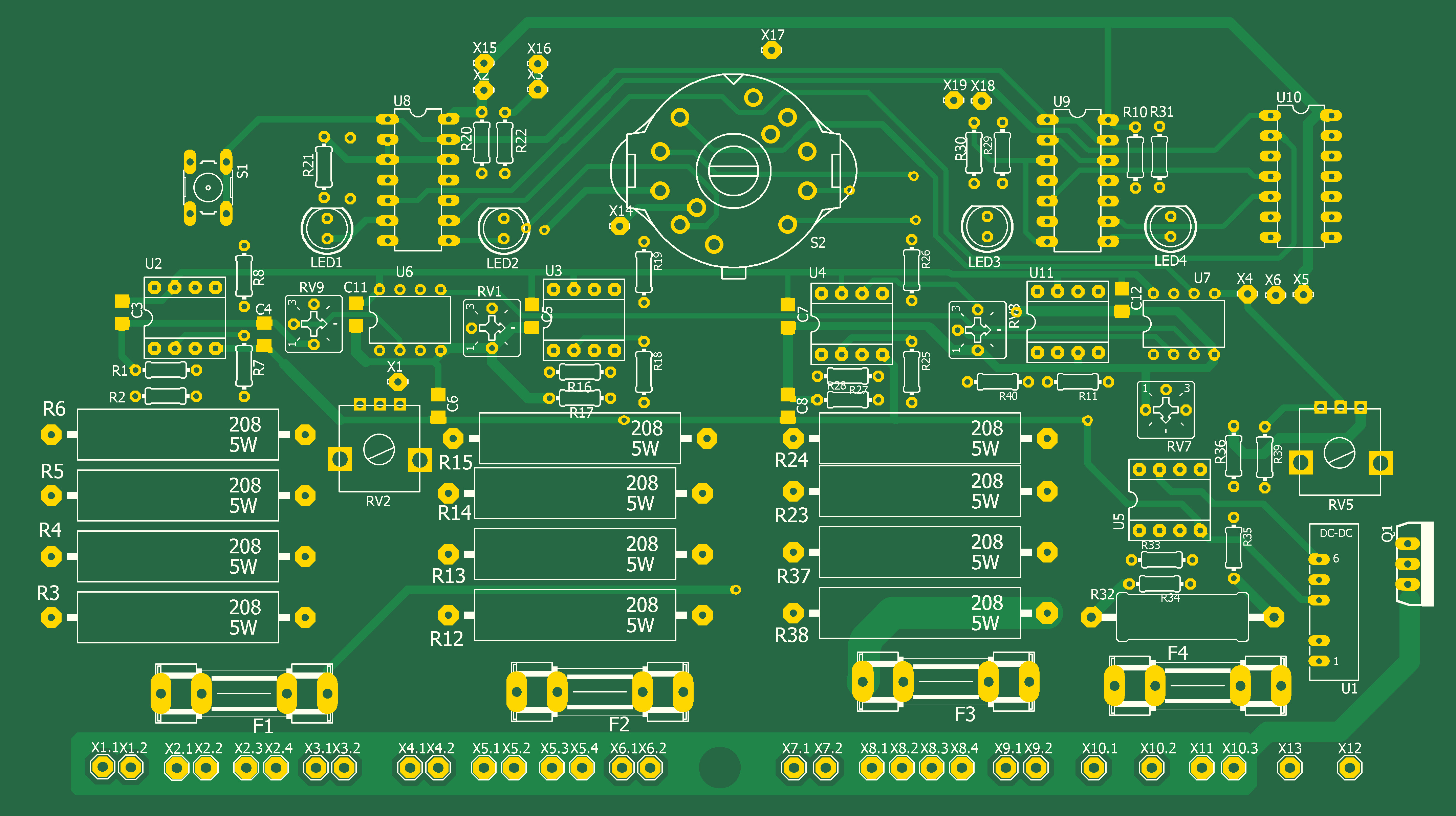

Плата ТОР

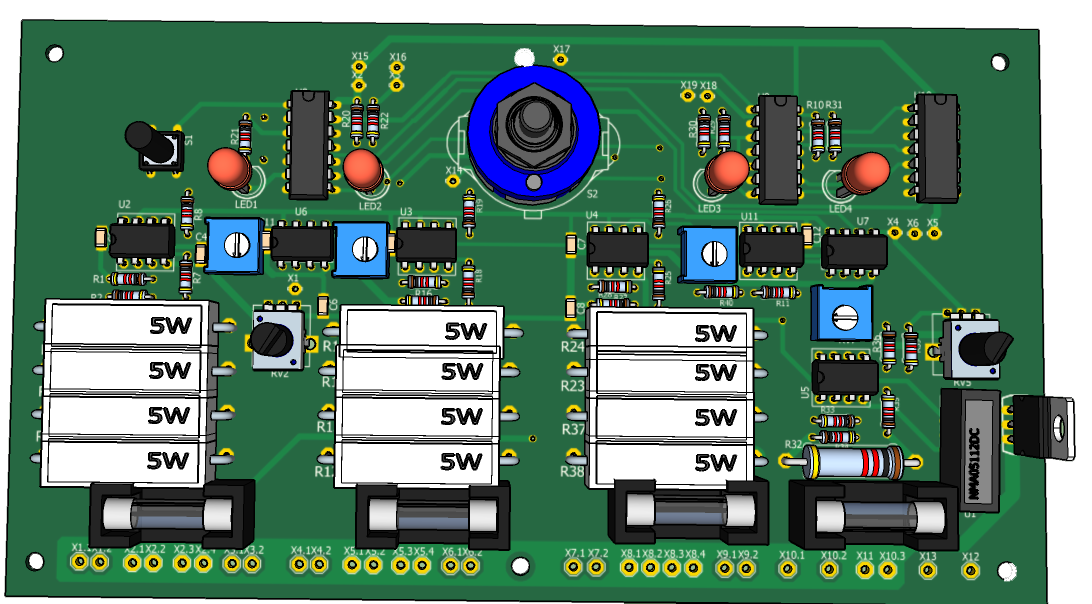

Сторона ТОР в сборе

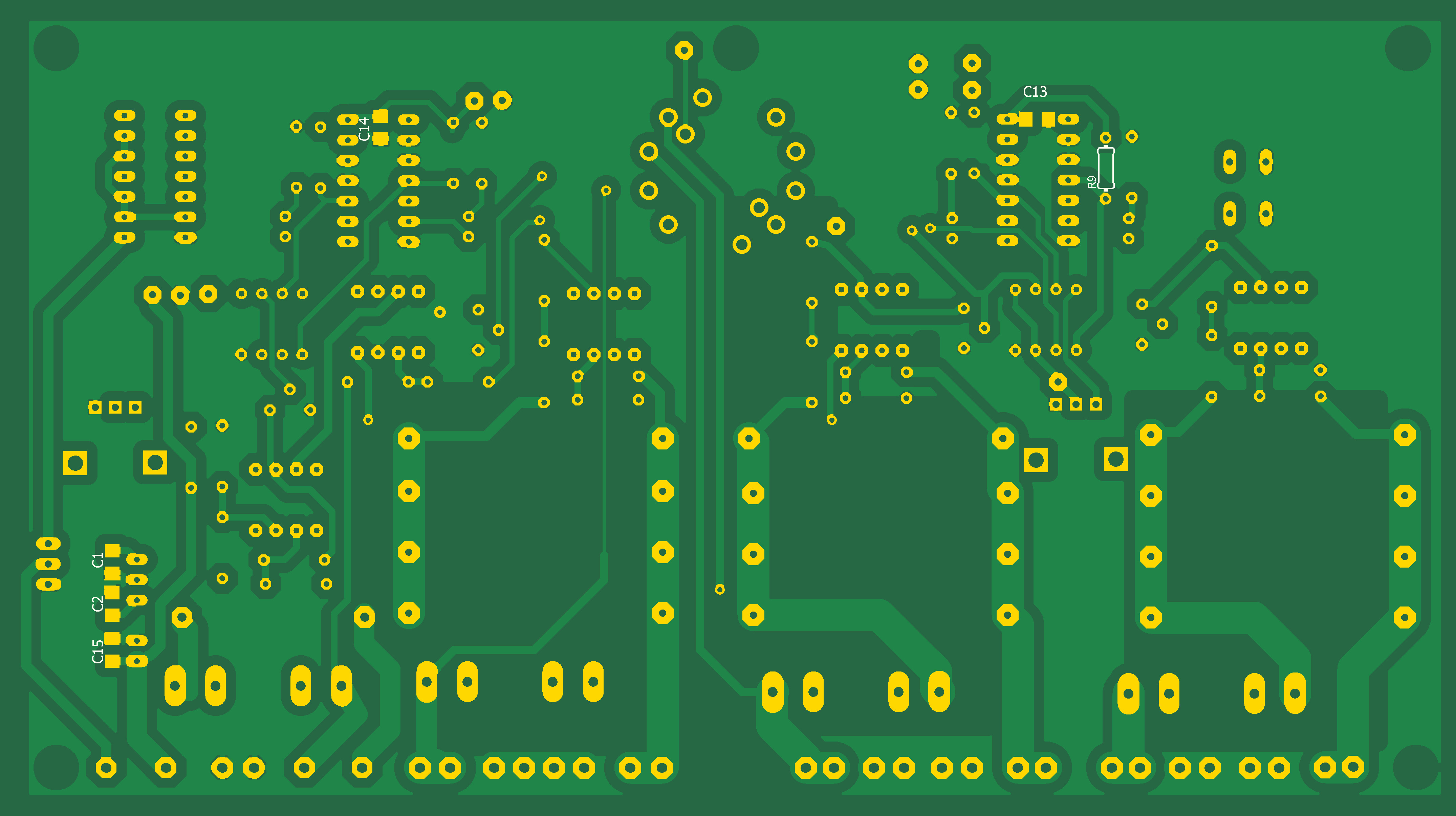

Плата ВОТ

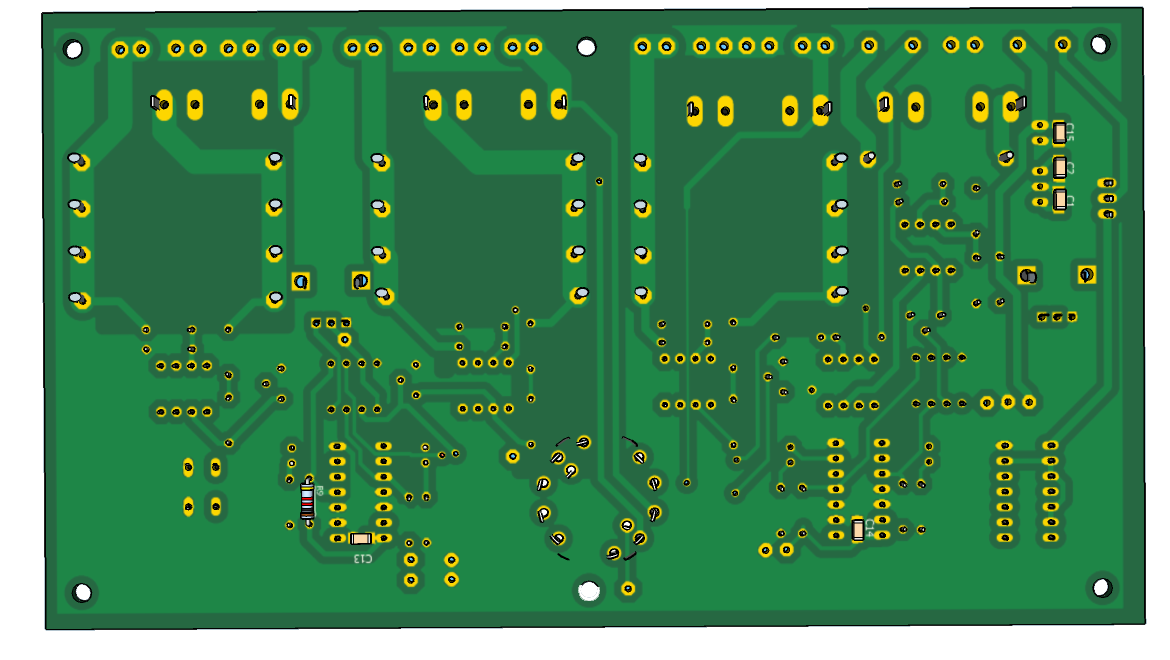

Сторона ВОТ в сборе

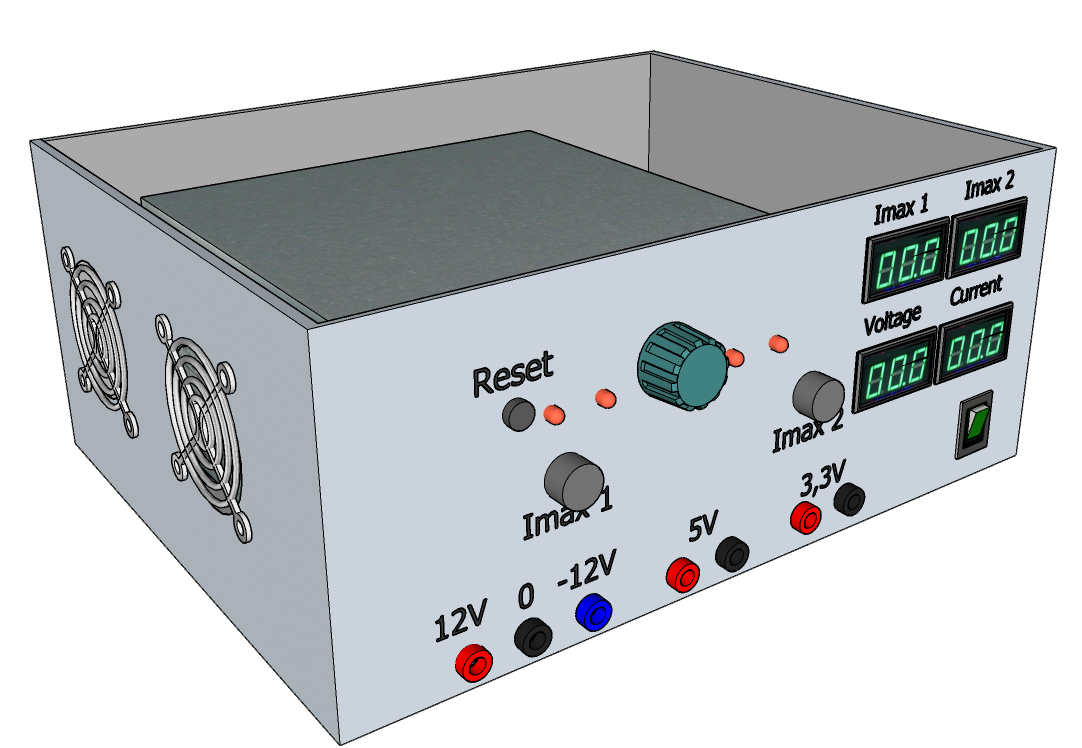

Внешний вид
