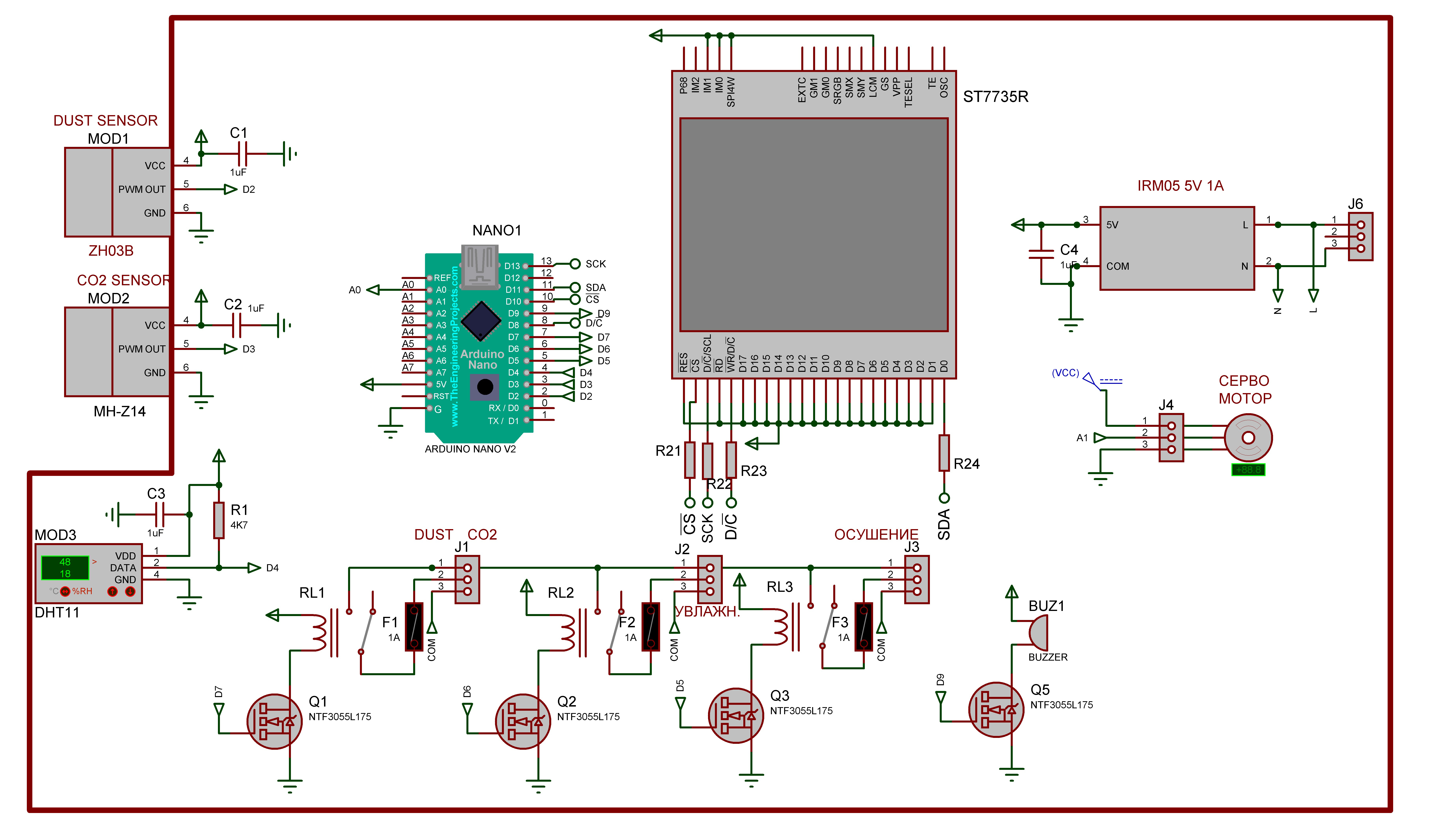

Устройство позволяет измерять уровень концентрации пыли, углекислого газа, температуру и влажность воздуха в помещении. Кроме того, при достижении вредной для здоровья концентрации пыли или углекислого газа включается вентилятор, с помощью сервомотора открывается заслонка для проветривания помещения и срабатывает зуммер. Схема приведена ниже

Для измерения содержания пыли и вредных частиц используется ШИМ выход лазерного датчика пыли ZH03B. Этот выход подключается к цифровому входу D2 Ардуино.

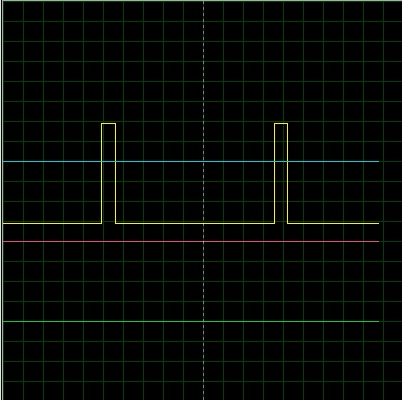

Ардуино измеряет длительность импульса высокого уровня ТН, низкого уровня TL и расчитывает концентрацию пыли и частиц РМ2.5 по формуле

P (ug/m3)=1000x(TH)/(TH+TL)

где  P (ug/m3) - концентрация пыли в микрограммах на кубометр.

Для измерения концентрации СО2 используется выход ШИМ датчика углекислого газа MH-Z14. Ардуино также измеряет длительность импульса высокого уровня ТН, низкого уровня TL и расчитывает концентрацию углекислого газа СО2 по формуле

 Cppm=2000×(TH-2ms)/(TH+TL-4ms)

 где Cppm - концентрация СО2.

Когда концентрация пыли и углекислого газа превышают норму, включается реле вентилятора RL1 и срабатывает на 90град сервомотор, открывающий заслонку для проветривания.

Для измерения температуры и влажности применяется датчик DHT11. Когда влажность ниже 45% включается реле увлажнителя RL2, когда влажность выше 55%, включается реле осушителя RL1. Вся информация о концентрации пыли, углекислого газа, температуре и влажности в помещении отражена на цветном TFT дисплее ST7735.





Первые 2 строки состояние пыли и концентрация, третья и четвертая - состояние углекислого газа и концентрация, пятая и шестая - температура и влажность. Цветовая маркировка уровня загрязнения воздуха соответствует  стандарту Агентства по охране окружающей среды США 2016

Подробнее на видео.

Питание от AC DC конвертора IRM05 5V 1A. Скетч для Ардуино Нано выполнен в системе визуального программирования FLPROG

Автор: https://radiosch.eu

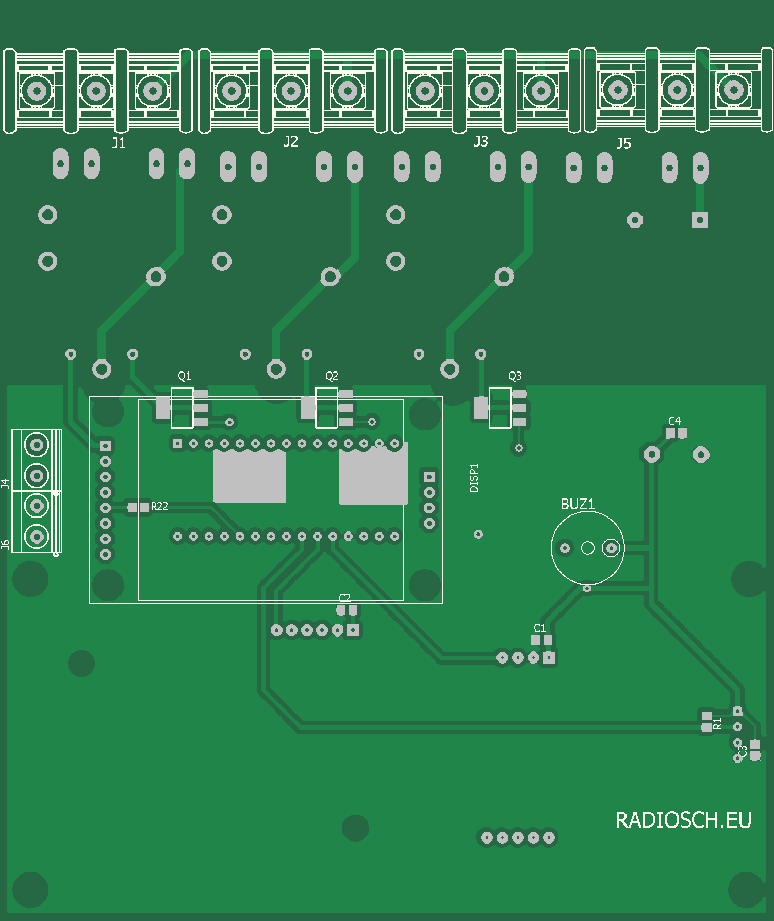

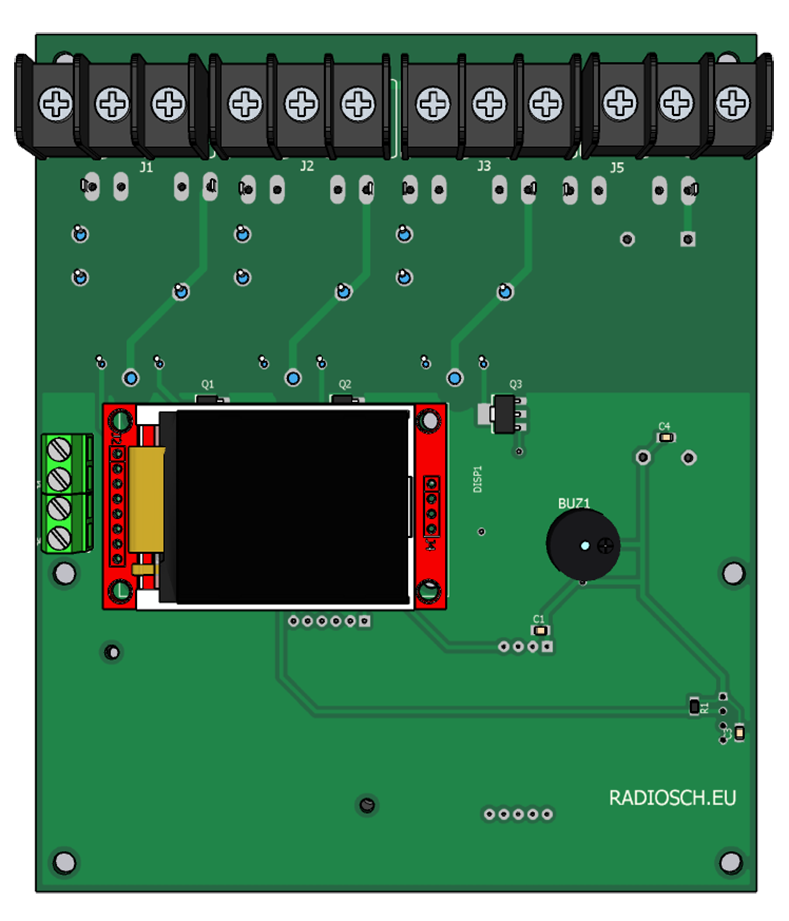

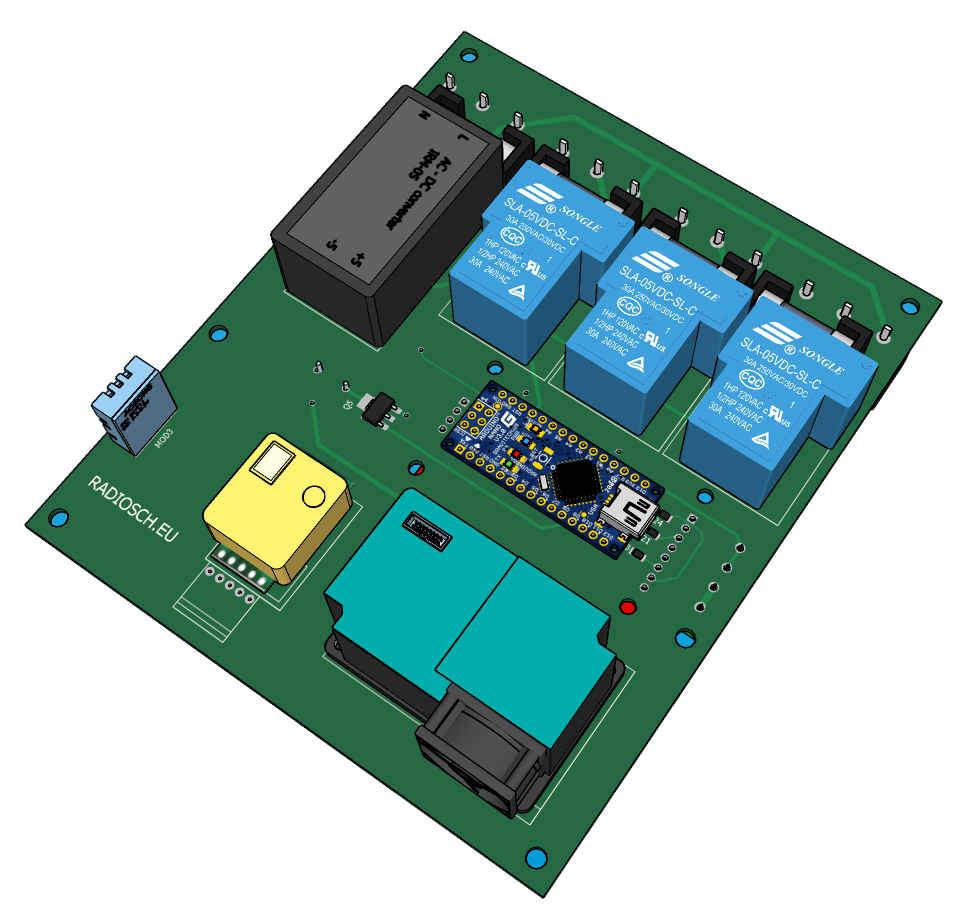

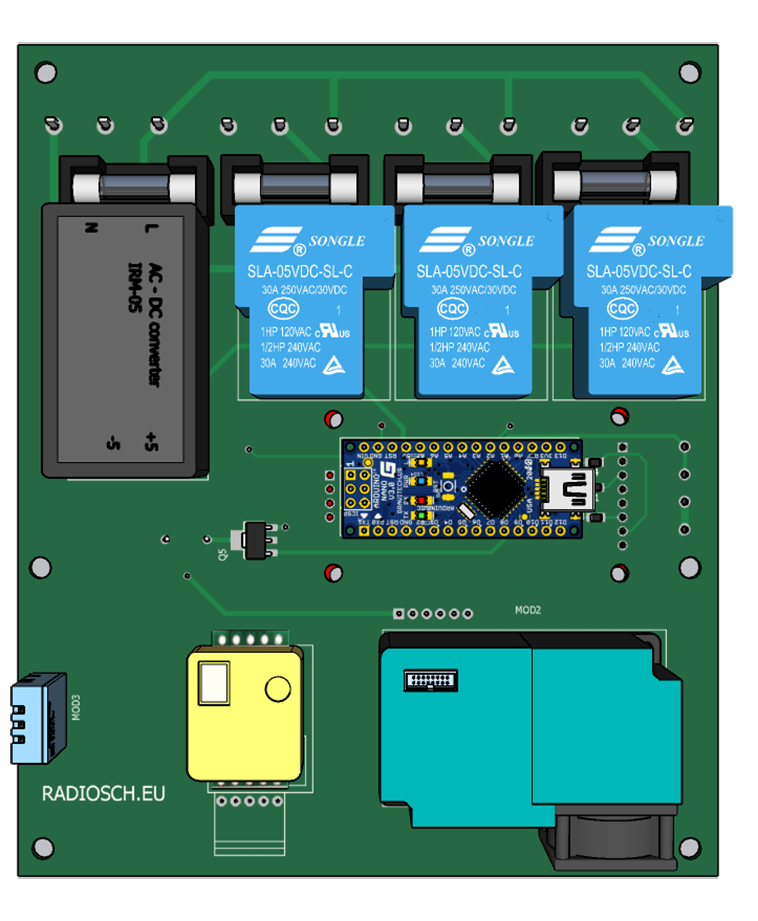

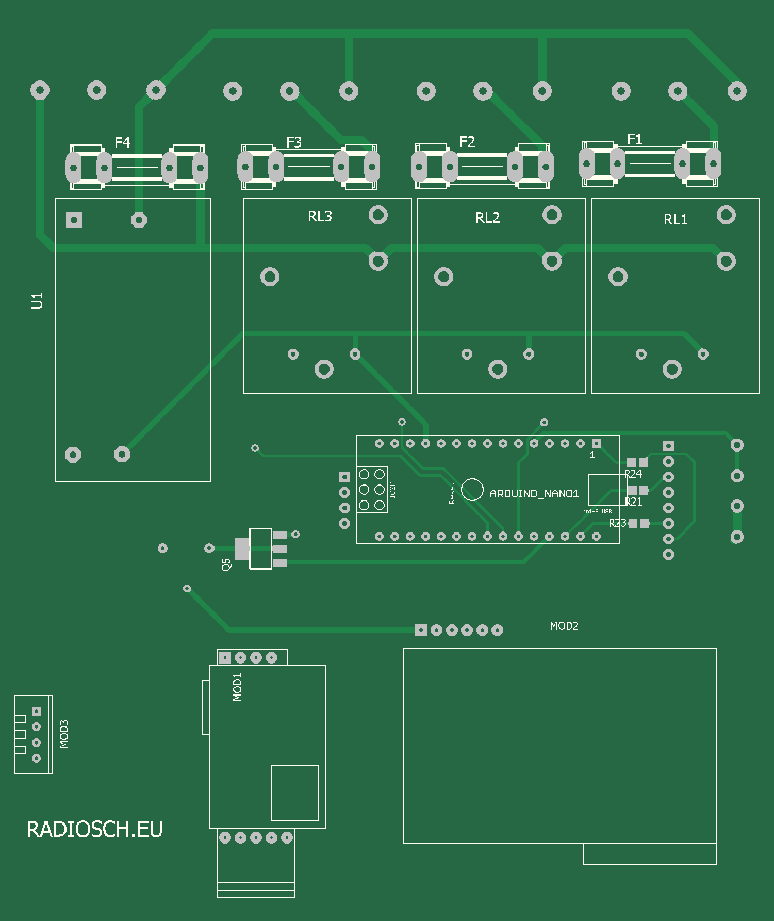

Перечень элементов, проект в FLPROG со скетчем для Ардуино, проект в протеусе, чертеж печатной платы в EagleCAD с герберфайлами для заказа в архиве
