В основе этой разработки, является схема и программа заимствованная из статьи

Регулятор температуры и влажности, с датчиком DHT22 (DHT11).

Там же можно найти описание всех настроек термостата

Характеристики устройства
Канал, температура DHT :

    • Диапазон измеряемых температур 0°С до +50°С.
    • Зона действия термостата 5°С до +40°С.
    • Дельта гистерезиса 1°С до 5°С.
    • Шаг установки термостата 1°С.
    • Выход для подключения нагревателя.

Канал, влажность DHT11 :

    • Диапазон измерения влажности от 20% до 85%.
    • Зона действия регулировки влажности от 20% до 75%.
    • Дельта гистерезиса от 1% до 5%.
    • Шаг установок  влажности 1%.
    • Выходы для подключения осушителя и увлажнителя.

Функциональные свойства при работе с датчиком DHT22.

Канал, температура DHT22:

    • Диапазон измеряемых температур -40.0°С до +80.0°С.
    • Зона действия термостата 5.0°С до +75.0°С.
    • Дельта гистерезиса 0.1°С до 5.0°С.
    • Шаг установки термостата 0.1°С.
    • Выход для подключения нагревателя.

Канал, влажность DHT22 :

    • Диапазон измерения влажности от 0% до 100%.
    • Зона действия регулировки влажности от 5% до 95%.
    • Дельта гистерезиса от 0.1% до 5.0%.
    • Шаг установок  влажности 0.1%.>
    • Выход для подключения осушителя и увлажнителя.

Циклический таймер:

    • Пауза от 1 мин до 24 часов.
    • Включение нагрузки (порт РС3) от 1 сек.  до 900 сек.(15мин.)
    • Установка одного из параметров (пауза мин. или вкл. сек.) таймеров в "0" не включает порт РС3 никогда.


Схема изменилась. Для просмотра наведи мышь на схему и наступи








Для питания применен недорогой АС DC конвертер IRM10-12 с выходным током 850мА и напряжением 12Vdc. В цепях общих анодов семисегментных индикаторов добавлены транзисторы Т4...Т7, что позволило применить более мощные индикаторы высотой 25,4 мм. Устройство выполнено на 2-х платах. На одной плате размещен блок питания с исполнительными реле нагревателя, осушителя и увлажнителя, на другщй - датчик, микроконтроллер с индикаторами и кнопками управления

Перечень элементов, проект в PROTEUS, прошивка, схема и чертежи печатных плат в EagleCAD в архиве.



Написать коментарий

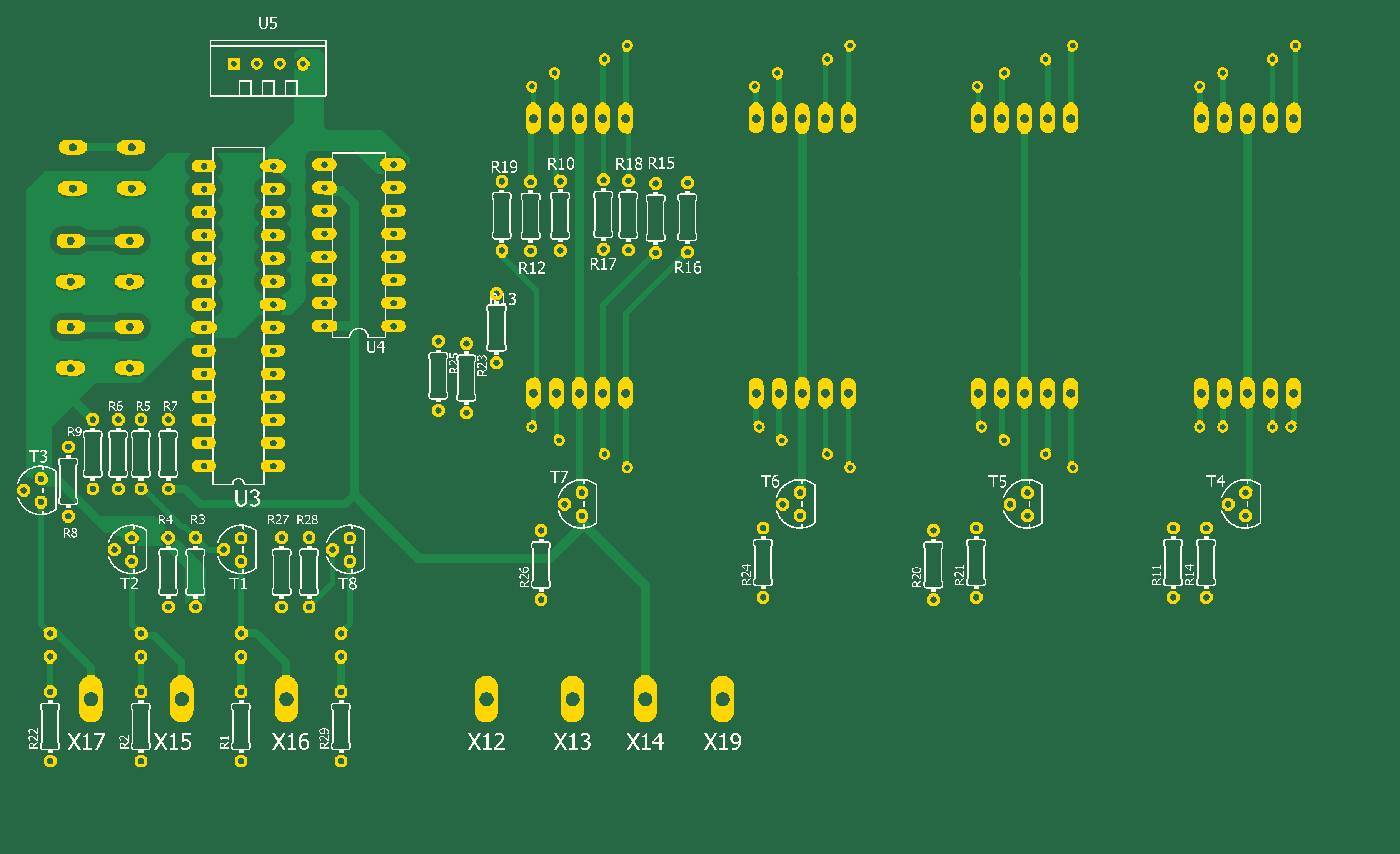

Плата индикатора ВОТ

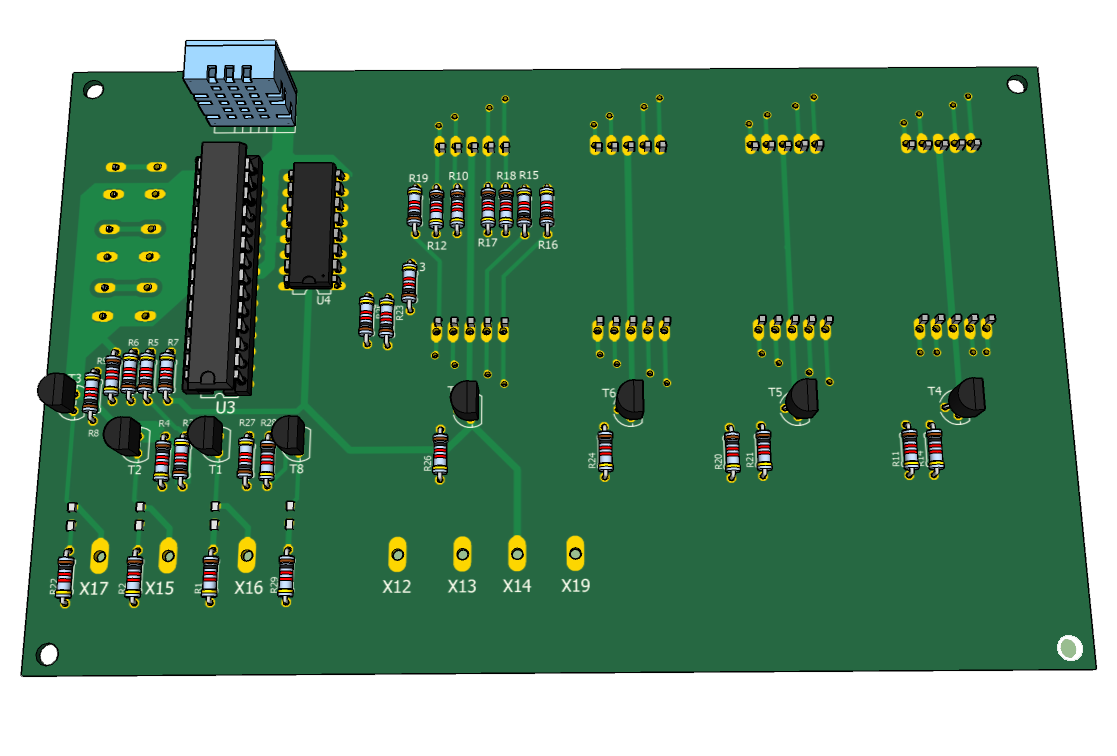

Плата индикатора ВОТ в сборе

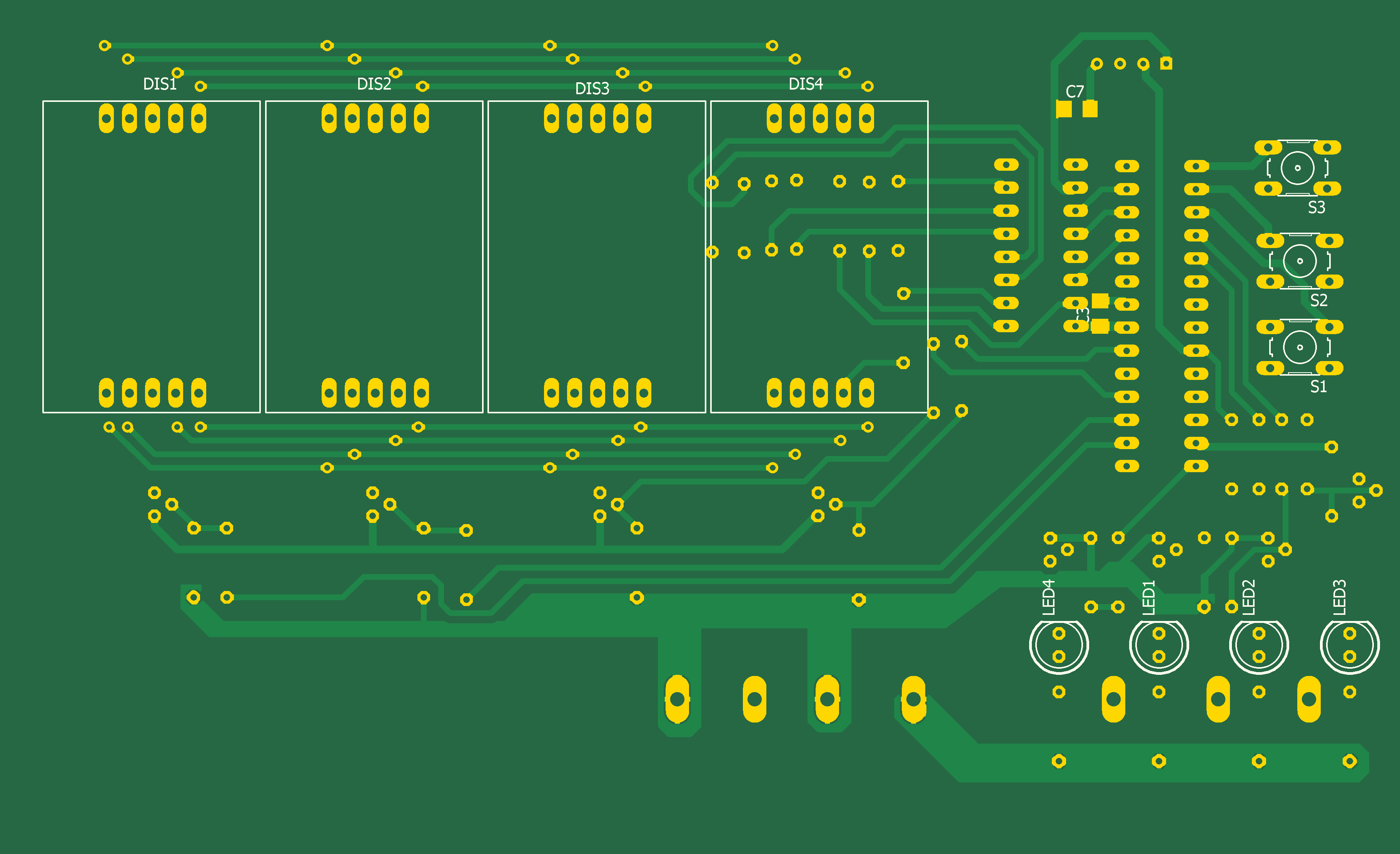

Плата индикатора ТОР

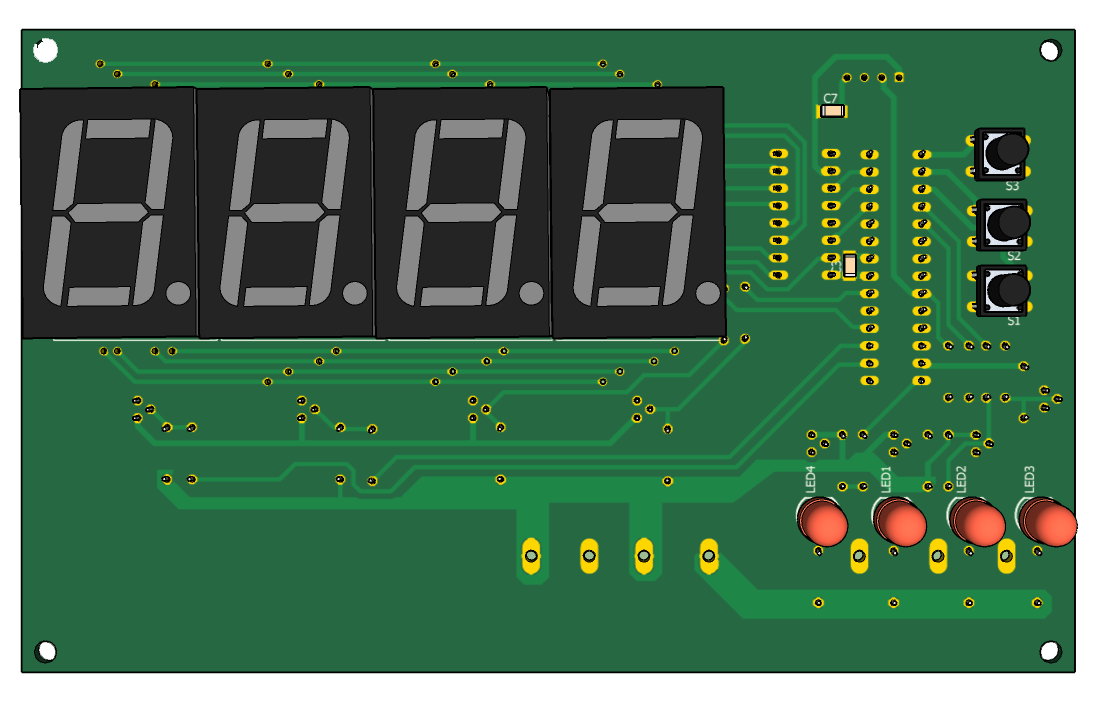

Плата индикации ТОР в сборе
Входная плата ВОТ

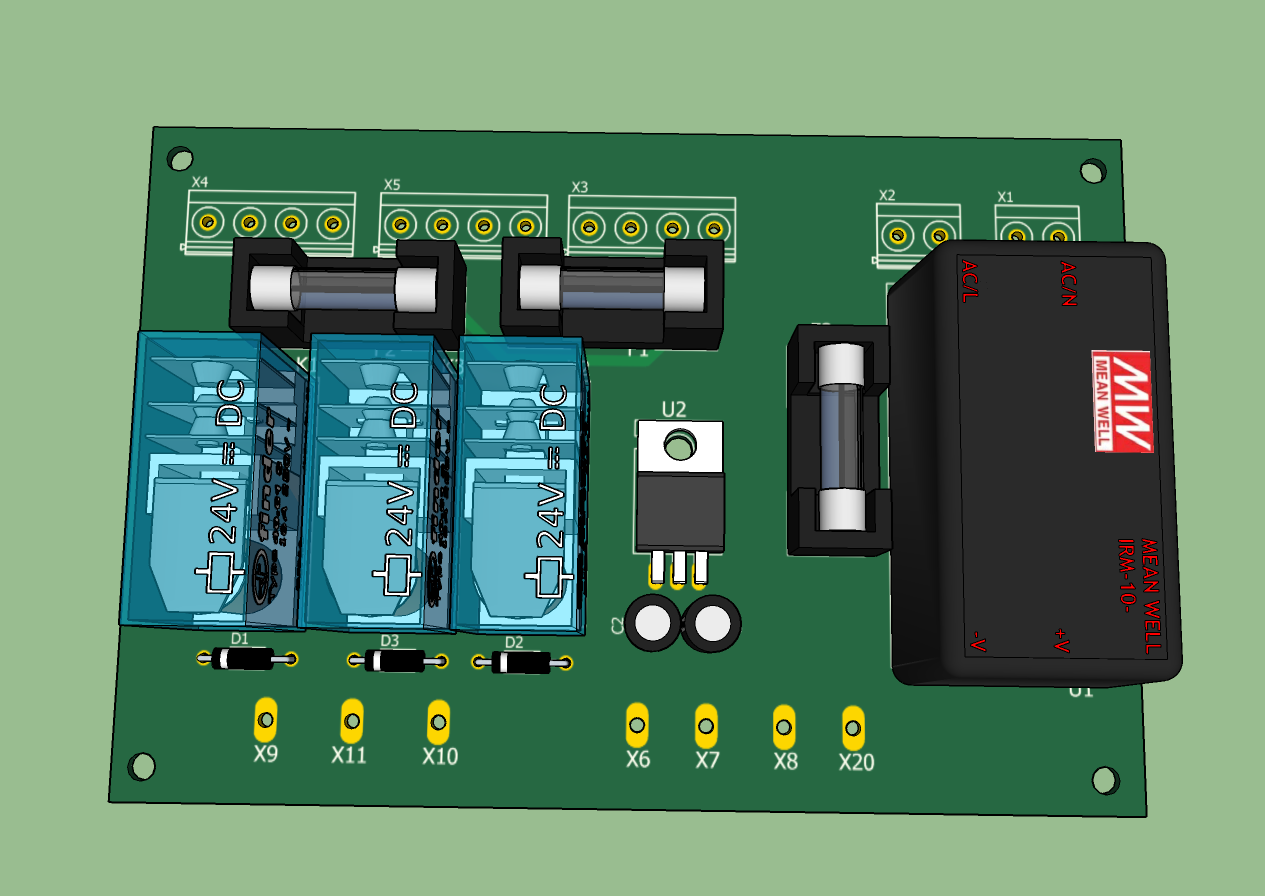

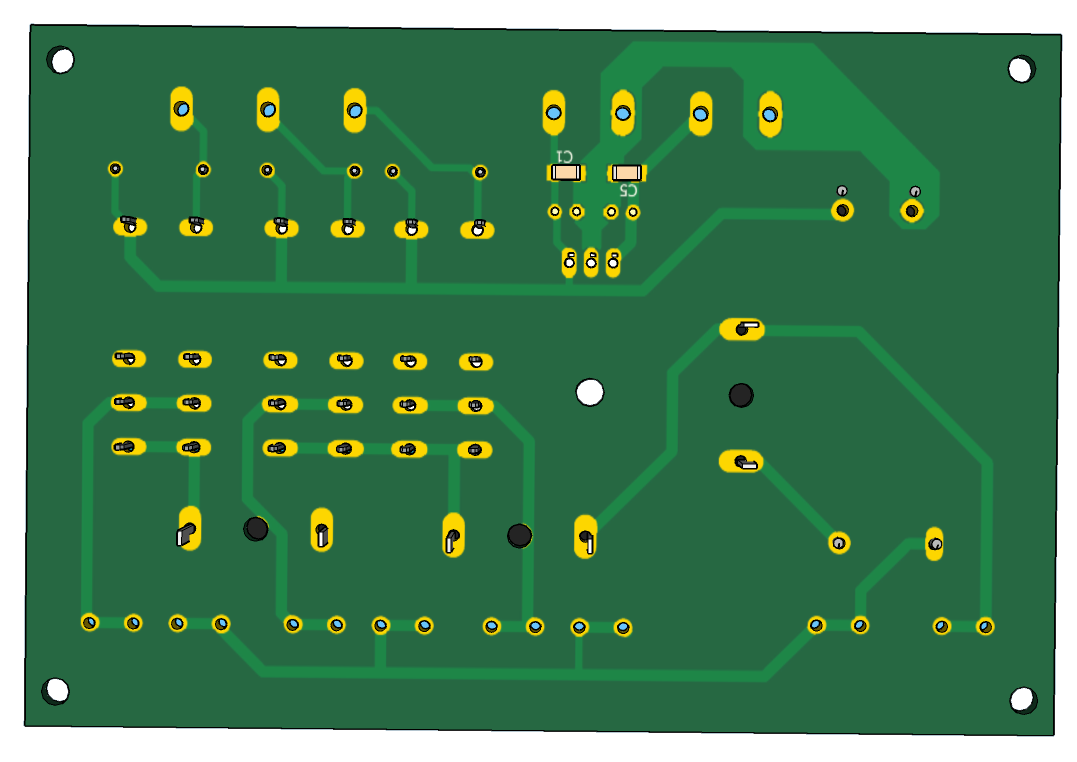

Входная плата ВОТ в сборе

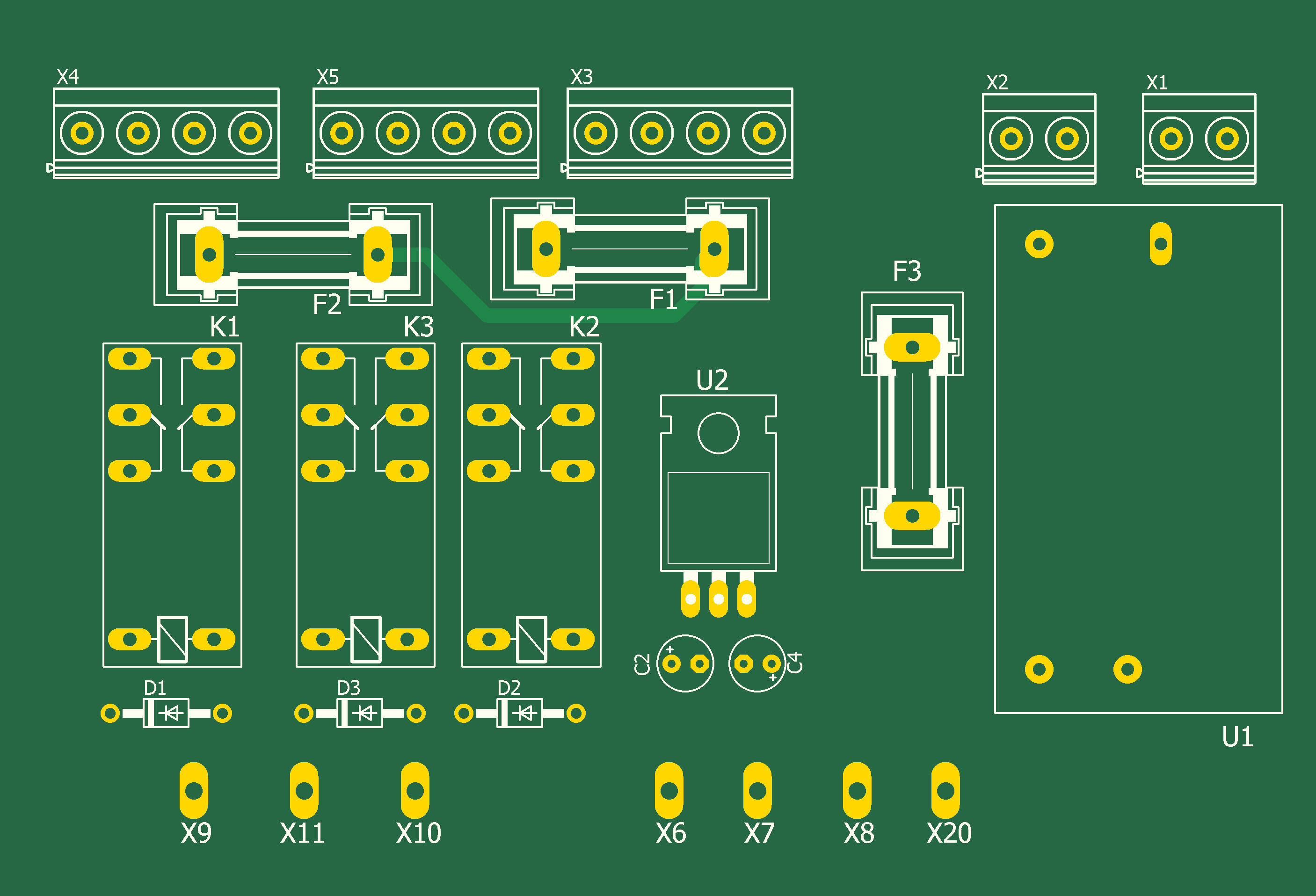

Входная плата ТОР
Входная плата ТОР в сборе
Внешний вид
