Устройство позволяет измерять
- кислотность от 0 до 15mol/L
- мутность от 0 до 4000NTU
- количество солей, примесей от 0 до 3000ppm
- проводимость воды от 0 до 7uS/Cm
- количество растворенного кислорода от 0 до 20mg/L

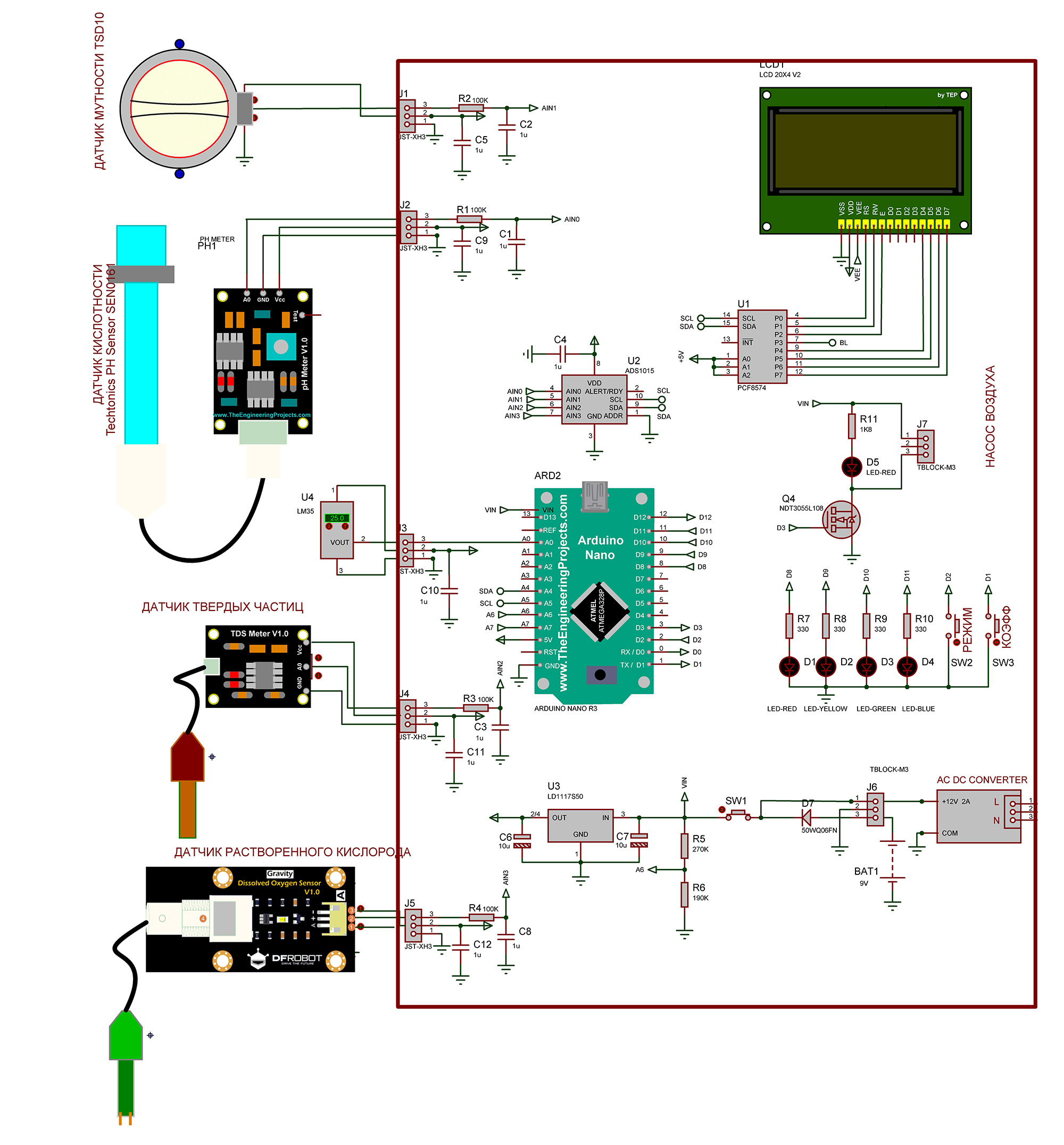

Схема устройства приведена ниже
Устройство реализовано на Ардуино Нано. Информация отображается на 4-х строчном 20-ти символьном LCD дисплее, подключенного к Ардуино через I2C порт. Питание от сети 220В или от резервного аккумулятора 9В 6800мА/ч.
Для измерения мутности применяется датчик мутности
Для измерения кислотности применяется датчик РН
Для измерения солей и примесей применяется датчик TDS
Для измерения количества кислорода в воде применяется oxygen sensor
Все датчики аналоговые. Выходы датчиков подключены к аналоговым входам AIN0 - AIN3 4-х канального 12-ти битного АЦП ADS1015.
При достижении уровня кислорода критического значения для текущей температуры транзистор Q4 запирается и отключает моторчик подкачки воздуха. Режим измерения устанавливается кнопкой SW2, коэффициент пересчета проводимости - кнопкой SW3.
Подробнее на видео.
Автор: https://radiosch.eu
Перечень элементов, проект в FLPROG со скетчем для Ардуино, проект в протеусе, чертеж печатной платы в EagleCAD с герберфайлами для заказа в архиве
