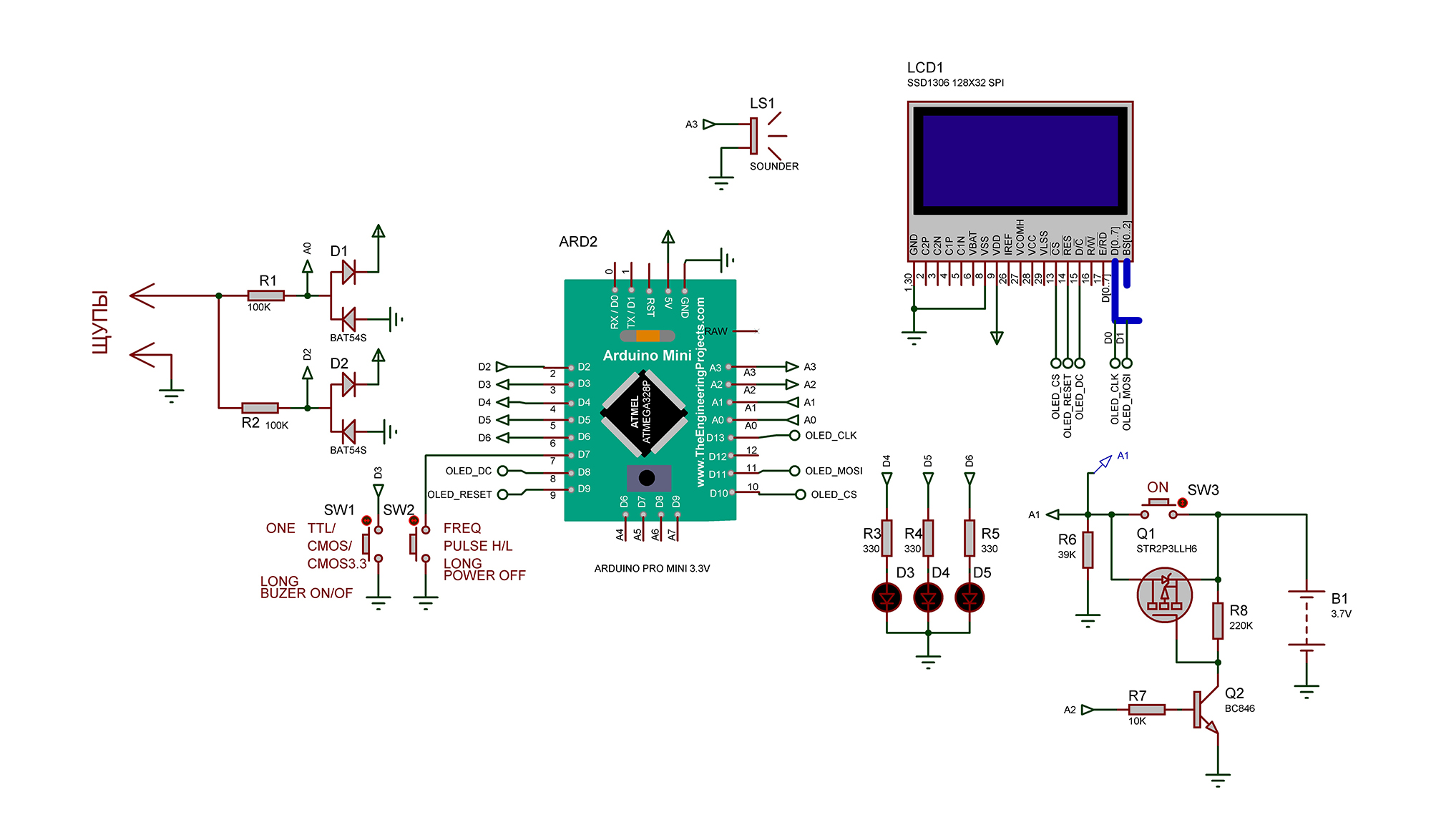

Устройство позволяет определять логические уровни ТТЛ, КМОП 5В и КМОП 3,3В а также измерять частоту логических импульсов, длительность импульса и паузы. Схема приведена ниже.

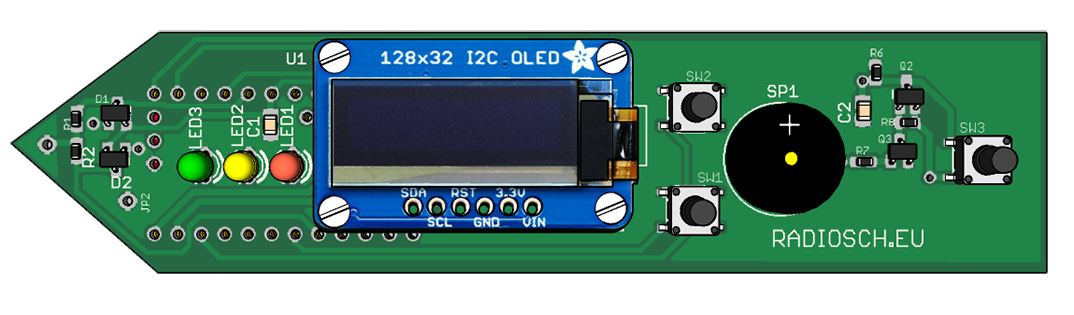

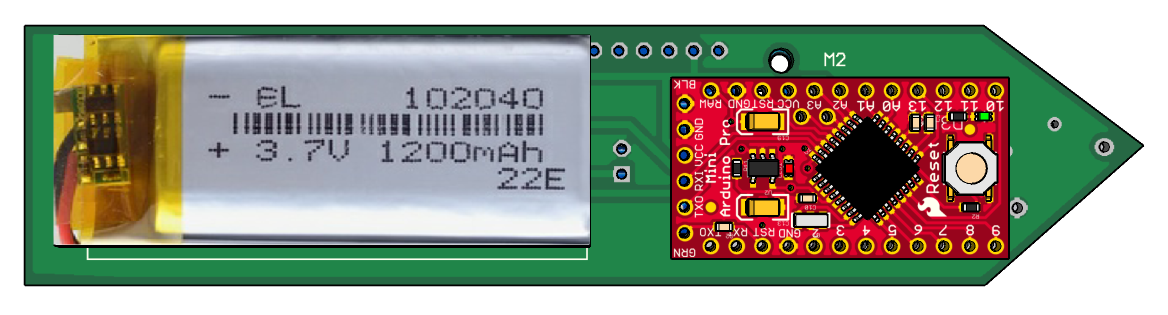

Схема выполнена на Ардуино Мини про 3.3. Индикация на дисплее SSD1306 128x32. Подключение дисплея к Ардуино по SPI. Питание от аккумулятора 3.7В 1000мА/ч. Кроме того имеется светодиодная и звуковая индикация уровней. При лог.0 включается красный светодиод D3, при промежуточном неопределенном уровне - жёлтый D4 и при лог.1 - зеленый D5. Режимы измерения ТТЛ, КМОП 5В и КМОП  3.3В переключаются короткими нажатиями SW1.Режим измерения частоты включается кнопкой SW2. Следубющими нажатиями SW2 включаются режимы измерения длительности ипульса и паузы. Включается пробник кнопкой SW3, выключается либо автоматически если пробник не используется в течении 40сек. либо длительным удержанием SW2. Скетч для Ардуино выполнен в программе FLPROG 8. 2.



Автор: https://radiosch.eu

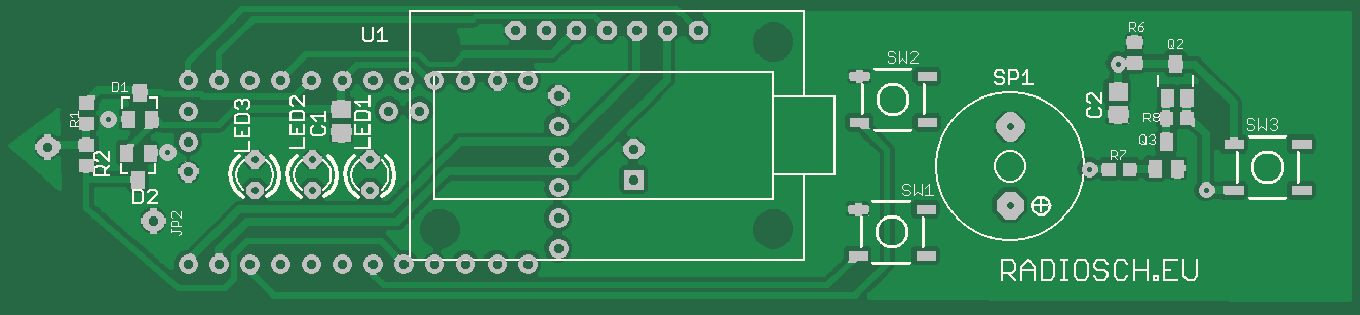

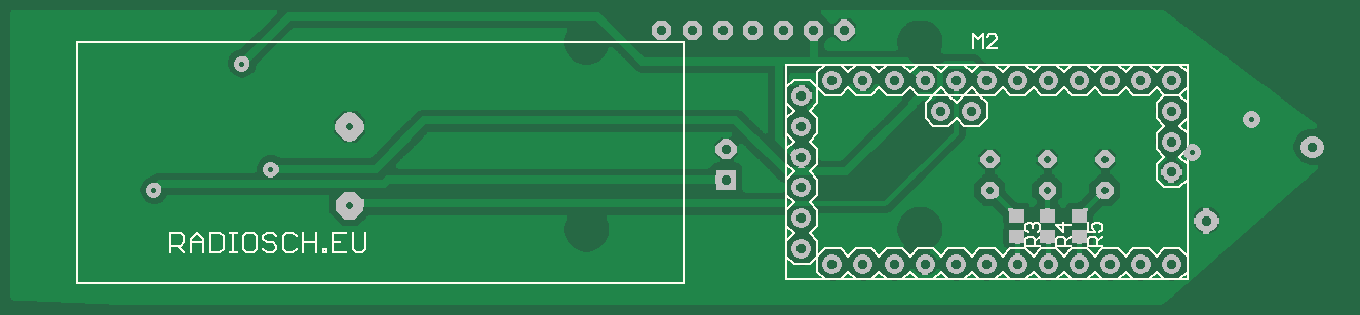

Перечень элементов, проект в FLPROG со скетчем для Ардуино, проект в протеусе, чертеж печатной платы в EagleCAD с герберфайлами для заказа в архиве
